cáp HDMI HD21R — là giải pháp kết nối hình ảnh và âm thanh giữa các thiết bị có cổng HDMI. Theo thông số sản phẩm, cáp hỗ trợ băng thông lên đến 48Gbps , độ phân giải tối đa 8K@60Hz , 4K@120Hz và 2K@144Hz trong điều kiện thiết bị nguồn, thiết bị hiển thị và cấu hình kết nối đều tương thích.
Khi sử dụng TV, màn hình độ phân giải cao, máy chiếu hoặc hệ thống giải trí hiện đại, khả năng của toàn bộ đường truyền tín hiệu cần phù hợp với cấu hình thiết bị. Một sợi cáp kết nối không chỉ có nhiệm vụ nối hai thiết bị với nhau mà còn cần đáp ứng yêu cầu về băng thông, độ phân giải và các tính năng tín hiệu được sử dụng trong hệ thống. Cáp HDMI HD21R là dạgn cáp hai đầu đực, được thiết kế để kết nối trực tiếp giữa thiết bị nguồn và thiết bị hiển thị có cổng HDMI tương thích. Theo thông số sản phẩm, cáp hỗ trợ băng thông lên đến 48Gbps cùng các chế độ hiển thị lên đến 8K@60Hz, 4K@120Hz và 2K@144Hz khi toàn bộ hệ thống đáp ứng yêu cầu tương ứng.
Kết nối cho nhu cầu hiển thị độ phân giải cao
Với sự phát triển của TV và màn hình độ phân giải cao, nhu cầu truyền tín hiệu hình ảnh với lượng dữ liệu lớn ngày càng phổ biến. HD21R được sử dụng trong các hệ thống cần kết nối thiết bị phát nội dung với TV, màn hình hoặc máy chiếu thông qua giao diện HDMI.U
Theo thông tin sản phẩm, cáp có khả năng hỗ trợ độ phân giải lên đến 8K@60Hz. Khi sử dụng với nội dung và thiết bị tương thích, độ phân giải cao cho phép hiển thị nhiều chi tiết hơn so với các độ phân giải thấp hơn. Tuy nhiên, cáp không tự tạo ra độ phân giải 8K. Thiết bị nguồn, thiết bị hiển thị, nội dung và cấu hình xuất hình đều cần hỗ trợ chế độ tương ứng.
Điều này đặc biệt quan trọng khi lựa chọn phụ kiện kết nối. Nếu thiết bị nguồn chỉ hỗ trợ độ phân giải thấp hơn, hệ thống sẽ hoạt động theo giới hạn của thiết bị đó. Tương tự, nếu TV hoặc màn hình không hỗ trợ 8K@60Hz thì việc sử dụng cáp có thông số cao hơn cũng không làm thiết bị tự nâng cấp khả năng hiển thị.
Hỗ trợ 4K@120Hz và 2K@144Hz
Chuẩn HDMI 2.1 tốc độ cao.
Bên cạnh độ phân giải cao, tần số quét cũng là yếu tố quan trọng đối với trải nghiệm hiển thị. Theo thông số được cung cấp, HD21R hỗ trợ 4K@120Hz và 2K@144Hz trong các cấu hình tương thích.
4K@120Hz phù hợp với các hệ thống có thiết bị nguồn và màn hình hoặc TV hỗ trợ tần số quét cao. Khi số khung hình được cập nhật nhiều lần hơn trong mỗi giây, chuyển động có thể được hiển thị mượt hơn so với các cấu hình có tần số quét thấp hơn, tùy thuộc vào nội dung và khả năng thực tế của thiết bị.
Với cấu hình 2K@144Hz, cáp có thể phù hợp cho các hệ thống máy tính và màn hình gaming hỗ trợ chế độ này. Để đạt đúng thông số, card đồ họa, cổng xuất hình, màn hình và cài đặt hệ thống cần cùng hỗ trợ 2K@144Hz.
Người dùng nên kiểm tra thông số của toàn bộ hệ thống trước khi lựa chọn chế độ xuất hình. Một thành phần không hỗ trợ cấu hình mong muốn có thể khiến hệ thống tự chuyển về độ phân giải hoặc tần số quét thấp hơn.
Băng thông lên đến 48Gbps theo thông số sản phẩm
Băng thông là một trong những yếu tố liên quan trực tiếp đến lượng dữ liệu tín hiệu có thể truyền qua kết nối. Theo thông tin được cung cấp cho mẫu HD21R, cáp hỗ trợ băng thông tối đa lên đến 48Gbps.
Mức băng thông này được sử dụng cho các cấu hình tín hiệu có yêu cầu dữ liệu cao, bao gồm độ phân giải cao và tần số quét cao trong điều kiện thiết bị tương thích. Khả năng truyền tín hiệu thực tế phụ thuộc vào chất lượng đường truyền, thiết bị nguồn, thiết bị hiển thị và chế độ tín hiệu được sử dụng.
Vì vậy, thông số 48Gbps nên được hiểu là khả năng công bố của sản phẩm trong điều kiện phù hợp, không phải cam kết rằng mọi thiết bị được kết nối đều luôn hoạt động ở mức dữ liệu này.
Truyền hình ảnh và âm thanh qua cùng một kết nối
HDMI cho phép truyền hình ảnh và âm thanh thông qua cùng một sợi cáp, giúp đơn giản hóa việc bố trí hệ thống. Thay vì phải sử dụng một đường riêng cho hình ảnh và một đường riêng cho âm thanh trong một số cấu hình, người dùng có thể truyền các tín hiệu thông qua kết nối HDMI khi thiết bị hỗ trợ.
Theo thông tin sản phẩm, HD21R hỗ trợ HDR, eARC, 3D và tối đa 32 kênh âm thanh. Việc sử dụng các tính năng này phụ thuộc vào khả năng của thiết bị nguồn, thiết bị hiển thị và các thiết bị âm thanh trong hệ thống.
Ví dụ, để sử dụng eARC, các thiết bị liên quan trong đường kết nối cũng cần hỗ trợ eARC. Nếu TV hoặc thiết bị âm thanh chỉ hỗ trợ chuẩn khác, hệ thống sẽ hoạt động theo khả năng tương thích thực tế của các thiết bị.

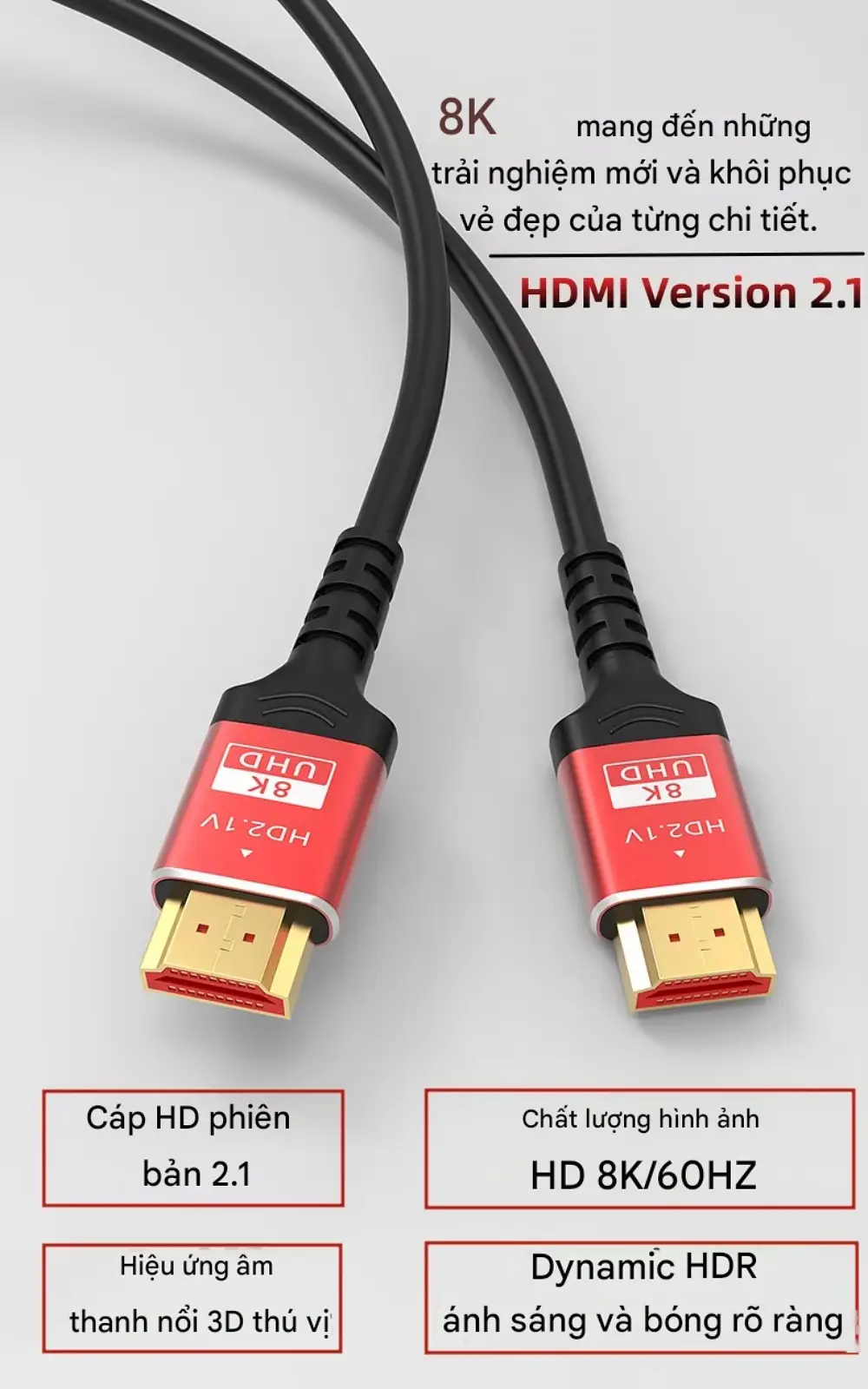

Thiết kế hai đầu HDMI đực
HD21R sử dụng cấu hình hai đầu HDMI đực, phù hợp với nhu cầu kết nối trực tiếp giữa hai thiết bị có cổng HDMI cái. Một đầu có thể cắm vào thiết bị nguồn như PC, laptop hoặc đầu phát, trong khi đầu còn lại kết nối với TV, màn hình hoặc máy chiếu.
Thiết kế này phù hợp với nhiều hệ thống điện tử phổ biến sử dụng cổng HDMI. Khi lựa chọn, người dùng cần kiểm tra loại cổng kết nối thực tế trên cả hai thiết bị để bảo đảm cáp phù hợp.
Không nên cắm hoặc tháo cáp bằng lực quá mạnh. Khi cần rút cáp, nên cầm phần đầu kết nối thay vì kéo trực tiếp vào thân dây để hạn chế tác động không cần thiết lên cáp và cổng kết nối.
Vỏ cáp PVC
Theo thông số sản phẩm, phần vỏ của HD21R sử dụng vật liệu PVC. Vỏ cáp có nhiệm vụ bao bọc và bảo vệ phần dây bên trong trong quá trình sử dụng thông thường.
Để duy trì tuổi thọ của cáp, nên tránh kéo căng dây, gập dây ở góc quá nhỏ hoặc để dây bị đè bởi vật nặng trong thời gian dài. Khi bố trí phía sau TV hoặc bàn làm việc, nên chừa khoảng không gian phù hợp để cáp không bị uốn cong quá mức tại vị trí gần đầu kết nối.
Việc bảo quản đúng cách đặc biệt hữu ích đối với các hệ thống thường xuyên thay đổi vị trí thiết bị hoặc cần tháo lắp cáp nhiều lần.
Nhiều lựa chọn chiều dài
HD21R có bốn lựa chọn chiều dài gồm 0,5m, 1m, 1,5m và 2m. Các phiên bản có cùng model và thông số cơ bản, khác nhau chủ yếu về chiều dài để phù hợp với khoảng cách lắp đặt thực tế.
Phiên bản 0,5m phù hợp với các thiết bị đặt gần nhau, chẳng hạn như thiết bị được bố trí cùng trên bàn hoặc trong cùng một khu vực kết nối. Việc sử dụng cáp ngắn giúp hạn chế phần dây thừa.
Chiều dài 1m và 1,5m phù hợp với nhiều bố trí phổ biến giữa máy tính, TV Box hoặc thiết bị phát với màn hình và TV. Người dùng nên đo khoảng cách thực tế trước khi chọn mua để tránh tình trạng dây quá ngắn.
Phiên bản 2m phù hợp khi khoảng cách giữa hai thiết bị lớn hơn hoặc khi cần bố trí dây đi theo bàn, kệ hoặc phía sau TV. Dù chọn chiều dài nào, nên ưu tiên kích thước vừa đủ thay vì để dây bị kéo căng hoặc cuộn quá chặt.
Ứng dụng với máy tính và màn hình
Cáp HDMI HD21R có thể sử dụng với PC và laptop có cổng HDMI tương thích để kết nối với màn hình ngoài. Tùy theo khả năng của card đồ họa và màn hình, người dùng có thể lựa chọn các chế độ độ phân giải và tần số quét được hệ thống hỗ trợ.
Đối với nhu cầu làm việc, kết nối HDMI có thể được sử dụng để mở rộng hoặc sao chép màn hình sang một thiết bị hiển thị khác. Với nhu cầu giải trí, cáp có thể truyền nội dung từ máy tính đến TV hoặc màn hình có kích thước lớn hơn.
Đối với các cấu hình gaming, khả năng sử dụng 2K@144Hz hoặc 4K@120Hz cần được kiểm tra trong phần cài đặt hiển thị của hệ điều hành và thiết bị. Nếu hệ thống không hiển thị tùy chọn mong muốn, cần kiểm tra lại khả năng của từng thiết bị trong đường kết nối.
Ứng dụng với thiết bị giải trí
HD21R có thể được sử dụng để kết nối các thiết bị phát nội dung có cổng HDMI với TV, màn hình hoặc máy chiếu tương thích. Các thiết bị có thể bao gồm TV Box, đầu phát Blu-ray và các thiết bị giải trí khác có giao diện HDMI phù hợp.
Với máy chơi game, khả năng hiển thị thực tế phụ thuộc vào phiên bản máy, cổng HDMI, trò chơi và thiết bị hiển thị. Một số thiết bị có thể hỗ trợ chế độ độ phân giải hoặc tần số quét khác nhau tùy nội dung đang chạy.
Do đó, không nên hiểu rằng chỉ cần sử dụng cáp có thông số cao là mọi thiết bị sẽ tự động đạt 8K@60Hz hoặc 4K@120Hz. Cáp là một phần của toàn bộ hệ thống kết nối và cần hoạt động cùng các thiết bị có khả năng tương ứng.
Thông số kỹ thuật
Model
HD21R
Loại cáp
HDMI đực sang HDMI đực
Chuẩn kết nối theo thông tin sản phẩm
HDMI 2.1
Băng thông công bố
Lên đến 48Gbps
Độ phân giải công bố
Lên đến 8K@60Hz, 4K@120Hz, 2K@144Hz
Chất liệu vỏ cáp
PVC
Tính năng theo thông tin sản phẩm
HDR, eARC, 3D, tối đa 32 kênh âm thanh
Chiều dài
0,5m / 1m / 1,5m / 2m
Hướng dẫn sử dụng
Kiểm tra cả thiết bị nguồn và thiết bị hiển thị có cổng HDMI phù hợp.
Chọn chiều dài cáp phù hợp với khoảng cách lắp đặt.
Cắm một đầu HDMI vào thiết bị nguồn.
Cắm đầu còn lại vào TV, màn hình hoặc máy chiếu.
Bật thiết bị và chọn đúng nguồn tín hiệu HDMI trên thiết bị hiển thị nếu cần.
Thiết lập độ phân giải và tần số quét phù hợp với khả năng của toàn bộ hệ thống.
Thiết bị tương thích
Sản phẩm có thể sử dụng với các thiết bị có cổng HDMI tương thích như PC, laptop, máy tính để bàn, TV Box, đầu phát, máy chơi game, TV, màn hình máy tính và máy chiếu.
Khả năng sử dụng các chế độ 8K@60Hz, 4K@120Hz hoặc 2K@144Hz phụ thuộc vào thiết bị nguồn, thiết bị hiển thị, nội dung và cấu hình kết nối. Cần kiểm tra thông số kỹ thuật của từng thiết bị trước khi sử dụng các chế độ hiển thị cao.
Lưu ý khi sử dụng
Kiểm tra đúng loại và số lượng cổng HDMI trước khi mua.
Chọn chiều dài phù hợp với khoảng cách thực tế giữa các thiết bị.
Để sử dụng 8K@60Hz hoặc 4K@120Hz, thiết bị nguồn và thiết bị hiển thị phải hỗ trợ chế độ tương ứng.
Không kéo căng hoặc bẻ gập cáp quá mức.
Khi tháo cáp, nên cầm phần đầu kết nối thay vì kéo trực tiếp vào thân dây.
Các tính năng như HDR và eARC chỉ hoạt động khi hệ thống kết nối hỗ trợ tương ứng.
Cáp HDMI HD21R – Hỗ trợ 8K@60Hz, 4K@120Hz, băng thông 48Gbps: HDR và độ sâu màu cao làm tăng băng thông; cần kiểm tra đồng thời cổng nguồn và màn hình.
Cách kiểm tra cáp HDMI HD21R
Nguồn, cáp, đầu chuyển và màn hình đều phải đáp ứng cấu hình mong muốn; một linh kiện có thông số cao không bảo đảm cả hệ thống.
Khi mất hình, cắm lại theo thứ tự, giảm tần số quét, HDR hoặc độ sâu màu để xác định giới hạn băng thông.
HDMI cần bắt tay EDID/HDCP; sau khi đổi cáp hoặc thiết bị nên khởi động lại chuỗi kết nối.
Cáp HDMI HD21R có thể sử dụng với PC và laptop có cổng HDMI tương thích để kết nối với màn hình ngoài. Tùy theo khả năng của card đồ họa và màn hình, người dùng có thể lựa chọn các chế độ độ phân giải và tần số quét được hệ thống hỗ trợ.
