Bộ chuyển mạch KVM 2 máy tính HDM704 – HDMI 4K@60Hz, 3 USB 3.0, RJ45
bộ chuyển mạch KVM HDM704 — HDM704 là bộ chuyển mạch KVM cho phép 2 máy tính sử dụng chung 1 màn hình HDMI, 3 thiết bị USB và 1 kết nối mạng RJ45. Người dùng có thể chuyển đổi giữa hai máy tính mà không cần tháo và cắm lại các thiết bị ngoại vi.
Cho phép 2 máy tính dùng chung màn hình và thiết bị ngoại vi.
Chia sẻ 1 màn hình HDMI giữa PC1 và PC2.
Chia sẻ 3 cổng USB 3.0 giữa hai máy tính.
Chia sẻ 1 cổng mạng RJ45 theo thông số sản phẩm.
Hỗ trợ HDMI 2.0b và HDCP 2.2.
Hỗ trợ độ phân giải tối đa 4K@60Hz theo cấu hình tiêu chuẩn.
USB 3.0 hỗ trợ tốc độ truyền dữ liệu tối đa 5Gbps.
Chuyển đổi bằng nút bấm hoặc remote.
Vỏ hợp kim nhôm hỗ trợ tản nhiệt.
Khi sử dụng hai máy tính trên cùng một bàn làm việc, người dùng thường phải chuẩn bị màn hình, bàn phím, chuột và các thiết bị ngoại vi riêng cho từng máy. Việc thường xuyên tháo và chuyển dây giữa hai máy không chỉ bất tiện mà còn làm khu vực làm việc trở nên phức tạp.
HDM704 được thiết kế để giúp hai máy tính sử dụng chung một hệ thống thiết bị ngoại vi. Thông qua bộ chuyển mạch KVM, người dùng có thể kết nối hai nguồn máy tính và lựa chọn máy đang sử dụng để làm việc với cùng một màn hình HDMI, các thiết bị USB và kết nối mạng.
Thiết bị phù hợp cho bàn làm việc có PC và laptop, hai máy tính để bàn hoặc hệ thống cần chuyển đổi giữa hai nguồn máy tính mà không muốn thay đổi liên tục dây kết nối.
Mô tả sản phẩm
HDM704 là bộ chuyển mạch KVM với hai bộ kết nối đầu vào dành cho hai máy tính. Mỗi máy tính được kết nối tín hiệu hình ảnh qua HDMI và kết nối dữ liệu thiết bị ngoại vi qua cáp Type C đi kèm.
Phía đầu ra của thiết bị bao gồm một cổng HDMI dành cho màn hình, ba cổng USB 3.0 để kết nối thiết bị ngoại vi và một cổng mạng RJ45 theo thông số sản phẩm.
Khi chuyển từ PC1 sang PC2, thiết bị sẽ chuyển hệ thống thiết bị dùng chung sang máy tính được lựa chọn. Điều này giúp người dùng không cần tháo chuột, bàn phím, USB hoặc dây HDMI để chuyển sang máy khác.
Trạng thái hoạt động được hiển thị thông qua đèn LED báo PC1 hoặc PC2. Người dùng có thể thao tác chuyển đổi trực tiếp trên thiết bị hoặc sử dụng remote đi kèm.
Chia sẻ màn hình HDMI giữa 2 máy tính
HDM704 cho phép hai máy tính sử dụng chung một màn hình HDMI. Hai nguồn hình ảnh được kết nối vào các cổng HDMI Input của thiết bị.
Màn hình được kết nối với cổng HDMI Output. Khi chuyển sang PC1, màn hình sẽ nhận tín hiệu từ máy tính thứ nhất. Khi chuyển sang PC2, màn hình sẽ nhận tín hiệu từ máy tính thứ hai.
Theo thông số sản phẩm, thiết bị hỗ trợ HDMI 2.0b và HDCP 2.2 với độ phân giải tối đa 4K@60Hz trong cấu hình tương thích.
Khả năng hiển thị thực tế phụ thuộc vào máy tính, màn hình và cáp HDMI sử dụng. Để đạt 4K@60Hz, toàn bộ hệ thống cần hỗ trợ cấu hình tương ứng.
3 cổng USB 3.0 dùng chung
Ba cổng USB 3.0 cho phép kết nối các thiết bị ngoại vi như chuột, bàn phím, USB, ổ cứng di động, máy in hoặc các thiết bị USB tương thích.
Theo thông số được cung cấp, USB 3.0 hỗ trợ tốc độ truyền dữ liệu tối đa 5Gbps. Tốc độ thực tế phụ thuộc vào thiết bị USB, máy tính và dữ liệu đang truyền.
Đây là tính năng hữu ích khi người dùng có một bộ chuột và bàn phím nhưng cần làm việc luân phiên giữa hai máy tính.
Ổ cứng di động hoặc USB cũng có thể được chuyển sang máy tính đang được lựa chọn thông qua hệ thống KVM, giúp giảm thao tác tháo và cắm lại thiết bị.
Chia sẻ kết nối mạng RJ45
HDM704 được trang bị một cổng RJ45 theo thông số sản phẩm để chia sẻ kết nối mạng giữa hai máy tính thông qua hệ thống chuyển đổi KVM.
Tốc độ mạng được cung cấp là 100Mbps. Khi chuyển đổi giữa PC1 và PC2, kết nối mạng được sử dụng theo máy tính đang được lựa chọn.
Tính năng này giúp giảm việc phải thay đổi dây mạng thủ công giữa hai máy tính trong một số hệ thống làm việc.
Thông số kỹ thuật
Thông số
Chi tiết
Mã sản phẩm
OZK1-HDM704
Model
HDM704
Loại sản phẩm
Bộ chuyển mạch KVM 2 máy tính
Đầu vào hình ảnh
2 cổng HDMI
Kết nối dữ liệu đầu vào
2 cổng Type C
Đầu ra hình ảnh
1 cổng HDMI
Cổng USB
3 cổng USB 3.0
Cổng mạng
1 cổng RJ45
Phiên bản HDMI
HDMI 2.0b
HDCP
HDCP 2.2
Độ phân giải tối đa
4K@60Hz; hỗ trợ các cấu hình tín hiệu khác theo thông số sản phẩm
Băng thông HDMI
Tối đa 600MHz, tốc độ truyền tải 18.5Gbps theo thông số sản phẩm
Tốc độ USB
Tối đa 5Gbps
Mạng RJ45
100Mbps theo thông số sản phẩm
Chất liệu
Hợp kim nhôm
Kích thước
111.8 × 63.2 × 24.5 mm
Màu sắc
Đen
Hướng dẫn sử dụng

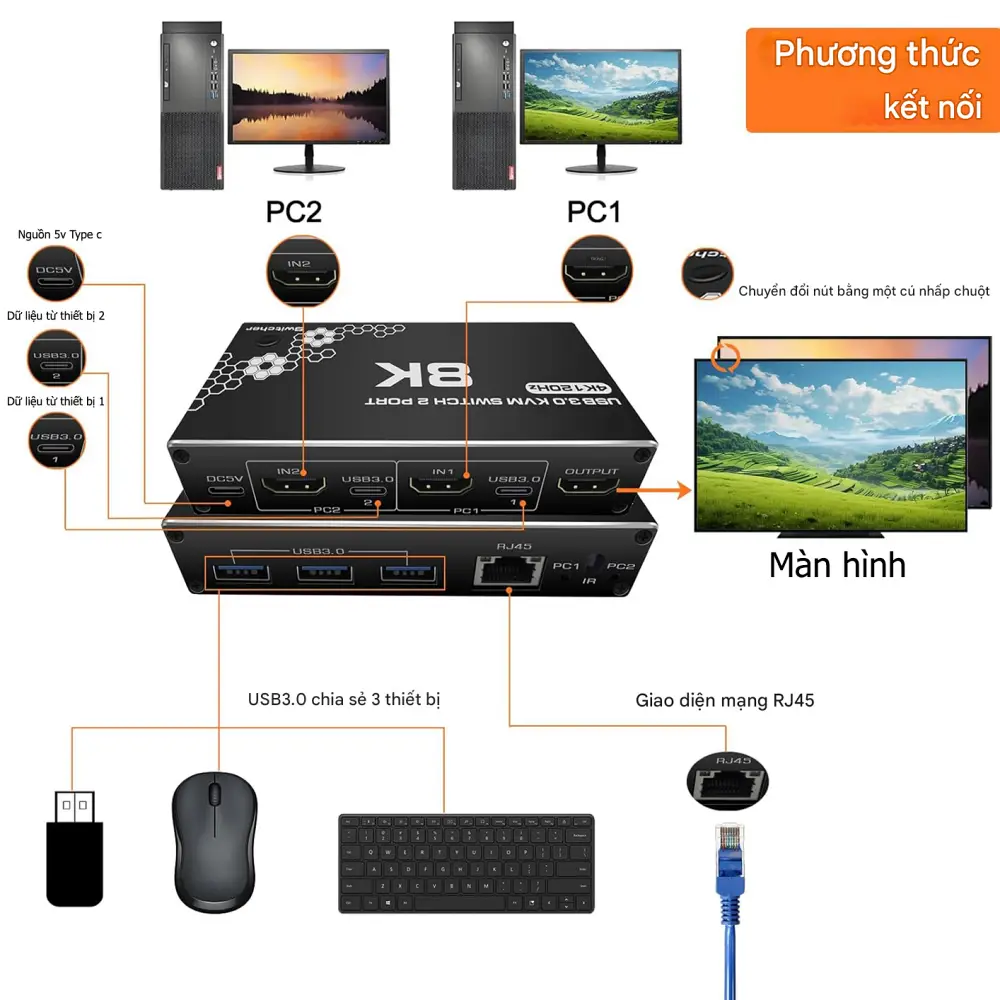

Bước 1: Kết nối HDMI từ hai máy tính
Kết nối cổng HDMI của PC1 với cổng HDMI Input tương ứng trên HDM704.
Thực hiện tương tự với PC2. Hai đường HDMI được sử dụng để truyền tín hiệu hình ảnh từ hai máy tính đến bộ chuyển mạch.
Bước 2: Kết nối dữ liệu USB
Sử dụng hai cáp Type C dữ liệu đi kèm để kết nối hai máy tính với HDM704 theo đúng cổng tương ứng.
Kết nối này được sử dụng để máy tính giao tiếp với các thiết bị USB được cắm vào ba cổng USB 3.0 của KVM.
Bước 3: Kết nối màn hình
Kết nối màn hình, TV hoặc thiết bị hiển thị tương thích vào cổng HDMI Output.
Màn hình sẽ hiển thị tín hiệu từ PC1 hoặc PC2 tùy theo máy đang được lựa chọn.
Bước 4: Kết nối thiết bị ngoại vi
Kết nối chuột, bàn phím, USB, ổ cứng di động hoặc thiết bị USB tương thích vào các cổng USB 3.0.
Nếu sử dụng kết nối mạng theo cấu hình sản phẩm, kết nối dây mạng vào cổng RJ45.
Bước 5: Cấp nguồn
Kết nối cáp nguồn Type C đi kèm để cấp nguồn cho HDM704 trước khi sử dụng.
Bước 6: Chuyển đổi giữa PC1 và PC2
Sử dụng nút bấm trên thiết bị hoặc remote đi kèm để lựa chọn PC1 hoặc PC2.
Đèn LED báo trạng thái giúp nhận biết máy tính đang được chọn.
Khả năng tương thích
Thiết bị được thiết kế để sử dụng với PC, laptop, máy chủ và các hệ điều hành được nêu trong thông tin sản phẩm như Windows, Linux và macOS.
Các thiết bị ngoại vi tương thích có thể bao gồm chuột, bàn phím, máy in, máy scan, USB, ổ cứng di động, camera USB và các thiết bị USB phù hợp.
Thiết bị hiển thị có thể là màn hình HDMI hỗ trợ Full HD, 2K hoặc 4K tùy theo khả năng của toàn bộ hệ thống.
Theo thông tin sản phẩm, hệ thống cũng hỗ trợ các định dạng âm thanh DTS-HD, Dolby TrueHD, DTS, Dolby AC3 và DSD khi thiết bị nguồn và hệ thống kết nối tương thích.
Chuyển đổi thuận tiện giữa hai máy tính
HDM704 giúp giảm số lượng thao tác tháo và cắm dây khi sử dụng hai máy tính.
Người dùng có thể bố trí hai nguồn máy tính cố định và sử dụng chung màn hình cùng các thiết bị ngoại vi. Khi cần thay đổi máy làm việc, chỉ cần thực hiện thao tác chuyển đổi trên thiết bị hoặc remote.
Cách sử dụng này phù hợp với bàn làm việc có PC cá nhân và laptop, máy tính làm việc và máy tính cá nhân hoặc các hệ thống cần sử dụng luân phiên giữa hai nguồn.
Vỏ hợp kim nhôm
HDM704 sử dụng vỏ hợp kim nhôm theo thông số sản phẩm. Thiết kế kim loại giúp bảo vệ các linh kiện bên trong và hỗ trợ tản nhiệt trong quá trình hoạt động.
Kích thước 111.8 × 63.2 × 24.5 mm giúp thiết bị có thể bố trí gọn trên bàn làm việc hoặc gần khu vực thiết bị máy tính.
Ưu điểm nổi bật
Chia sẻ toàn bộ hệ thống thiết bị
Một bộ HDM704 cho phép hai máy tính sử dụng chung một màn hình HDMI, ba thiết bị USB và một kết nối mạng RJ45 theo cấu hình sản phẩm.
USB 3.0 tốc độ cao
Ba cổng USB 3.0 hỗ trợ tốc độ tối đa 5Gbps theo thông số sản phẩm, phù hợp cho các thiết bị lưu trữ và thiết bị USB tương thích.
Hỗ trợ HDMI 4K@60Hz
Thiết bị hỗ trợ độ phân giải 4K@60Hz khi máy tính, màn hình và cáp HDMI trong hệ thống đáp ứng cấu hình tương ứng.
Chuyển đổi bằng nút bấm và remote
Người dùng có thể thao tác trực tiếp trên thiết bị hoặc sử dụng remote đi kèm để chuyển đổi giữa PC1 và PC2.
Thiết kế nhỏ gọn
Thiết bị tích hợp nhiều cổng kết nối trong một thân máy, giúp giảm số lượng bộ chuyển đổi riêng lẻ trên bàn làm việc.
Lưu ý khi sử dụng
Để đạt 4K@60Hz, thiết bị nguồn, màn hình và cáp HDMI cần hỗ trợ cấu hình tương ứng.
Tốc độ USB thực tế phụ thuộc vào thiết bị và máy tính được kết nối.
Tốc độ mạng RJ45 theo thông số sản phẩm là 100Mbps.
Nên kết nối đúng cổng HDMI và cổng Type C tương ứng với PC1 hoặc PC2.
Khi sử dụng ổ cứng di động hoặc thiết bị USB tiêu thụ điện năng cao, khả năng hoạt động phụ thuộc vào yêu cầu nguồn của thiết bị ngoại vi.
Nếu không có tín hiệu sau khi chuyển đổi, kiểm tra lại cáp HDMI, cáp dữ liệu, nguồn cấp và trạng thái PC đang được chọn.
Bộ sản phẩm bao gồm
01 x Bộ chuyển mạch KVM HDM704.
02 x Cáp Type C dữ liệu.
01 x Cáp nguồn Type C.
01 x Remote điều khiển.
01 x Hướng dẫn sử dụng tiếng Anh.
bộ chuyển mạch KVM HDM704: kiểm tra tương thích
Bộ chuyển mạch KVM 2 máy tính HDM704 – HDMI 4K@60Hz, 3 USB 3.0, RJ45
Bộ chuyển mạch KVM 2 máy tính HDM704 – HDMI 4K@60Hz, 3 USB 3.0, RJ45: Kiểm tra riêng HDMI, USB và RJ45; có hình không có nghĩa các đường còn lại đã nhận.
Cách kiểm tra bộ chuyển mạch KVM HDM704
Kiểm tra riêng đường hình ảnh, USB, âm thanh và nguồn; mỗi đường có thể gặp lỗi độc lập.
Đặt các máy ở độ phân giải và tần số quét mà màn hình cùng hỗ trợ trước khi thử chuyển nguồn.
Nếu USB không nhận, thử bàn phím hoặc chuột đơn giản và kiểm tra cáp upstream của từng máy.
