KVM Type C 2 máy 1 màn hình OZK7 – HDMI 2.1, DisplayPort 1.4, 8K60Hz
KVM Type C 2 máy 1 màn hình — KVM Type C chuyển đổi giữa 2 thiết bị Thunderbolt 3/4 chỉ với 1 nút nhấn. Hỗ trợ xuất hình tối đa 8K@60Hz. Hỗ trợ HDMI 2.1 và DisplayPort 1.4. Tích hợp 3 cổng USB 2.0 dùng chung cho chuột, bàn phím, máy in.
KVM Type C 2 máy 1 màn hình: Kết nối 2 thiết bị Thunderbolt 3/4 dùng chung màn hình và thiết bị ngoại vi.
Xuất hình 8K@60Hz: Hỗ trợ HDMI 2.1 và DisplayPort 1.4.
Chuyển đổi bằng 1 nút nhấn: Nút Switch giúp chuyển qua lại giữa PC1 và PC2.
3 cổng USB 2.0: Dùng chung cho chuột, bàn phím, máy in và thiết bị ngoại vi phù hợp.
Âm thanh AUX 3.5mm: Kết nối thiết bị âm thanh qua cổng AUX.
EDID 2.3: Hỗ trợ chức năng EDID theo thông tin sản phẩm cung cấp.
KVM Type C 2 máy 1 màn hình OZK7 giúp kết nối hai thiết bị có cổng Thunderbolt 3/4 với một hệ thống màn hình và thiết bị ngoại vi dùng chung. Người dùng có thể chuyển đổi giữa hai thiết bị thông qua nút Switch trên bộ KVM.
Mô tả sản phẩm
OZK7 được thiết kế để sử dụng hai thiết bị chính với cùng một màn hình, thiết bị USB và loa. Hai thiết bị được kết nối vào PC1 và PC2, sau đó chuyển đổi qua lại bằng một nút nhấn.
Sản phẩm hỗ trợ xuất hình tối đa 8K@60Hz, với hai chuẩn kết nối màn hình gồm HDMI 2.1 và DisplayPort 1.4.
Kết nối 2 thiết bị dùng chung một hệ thống
OZK7 cho phép hai thiết bị chính sử dụng chung màn hình, các thiết bị ngoại vi USB và hệ thống âm thanh. Khi cần chuyển sang thiết bị còn lại, chỉ cần nhấn nút Switch.
Hỗ trợ thiết bị ngoại vi
Ba cổng USB 2.0 trên OZK7 có thể kết nối chuột, bàn phím, máy in và các thiết bị ngoại vi USB phù hợp. Cổng AUX 3.5mm dùng để kết nối loa.
Thông số kỹ thuật
Thông số
Chi tiết
Mã sản phẩm
OZK7 (CTC278)
Thiết bị đầu vào
2 thiết bị Thunderbolt 3/4
Độ phân giải tối đa
8K@60Hz
HDMI
HDMI 2.1
DisplayPort
DisplayPort 1.4
USB
3 × USB 2.0
Âm thanh
1 × AUX 3.5mm
EDID
EDID 2.3
Chuyển đổi
Nút Switch PC1 / PC2
Chất liệu
Kim loại
Đèn báo
PC1, PC2, HDMI, DP, AUX
Hướng dẫn sử dụng
Kết nối thiết bị thứ nhất vào cổng PC1 của OZK7 bằng cáp Type C đi kèm.
Kết nối thiết bị thứ hai vào cổng PC2 của OZK7 bằng cáp Type C đi kèm.
Kết nối màn hình với cổng HDMI hoặc DisplayPort trên OZK7. Chỉ sử dụng một trong hai cổng xuất hình.
Kết nối chuột, bàn phím, máy in hoặc thiết bị ngoại vi phù hợp vào 3 cổng USB 2.0.
Kết nối loa với cổng AUX 3.5mm nếu cần sử dụng âm thanh.
Nhấn nút Switch để chuyển đổi giữa PC1 và PC2.
Khả năng tương thích
Thiết bị chính có cổng Thunderbolt 3/4 hỗ trợ xuất hình, dữ liệu và sạc.
Màn hình, TV hoặc máy chiếu có cổng HDMI hoặc DisplayPort tương ứng.
Chuột, bàn phím, máy in và các thiết bị ngoại vi USB phù hợp.
Loa hoặc thiết bị âm thanh có kết nối AUX 3.5mm.
Ưu điểm sản phẩm
Dùng chung màn hình cho hai thiết bị.
Chuyển đổi nhanh giữa hai thiết bị bằng một nút nhấn.
Giảm số lượng thiết bị ngoại vi phải kết nối riêng cho từng máy.
Hỗ trợ xuất hình độ phân giải tối đa 8K@60Hz.

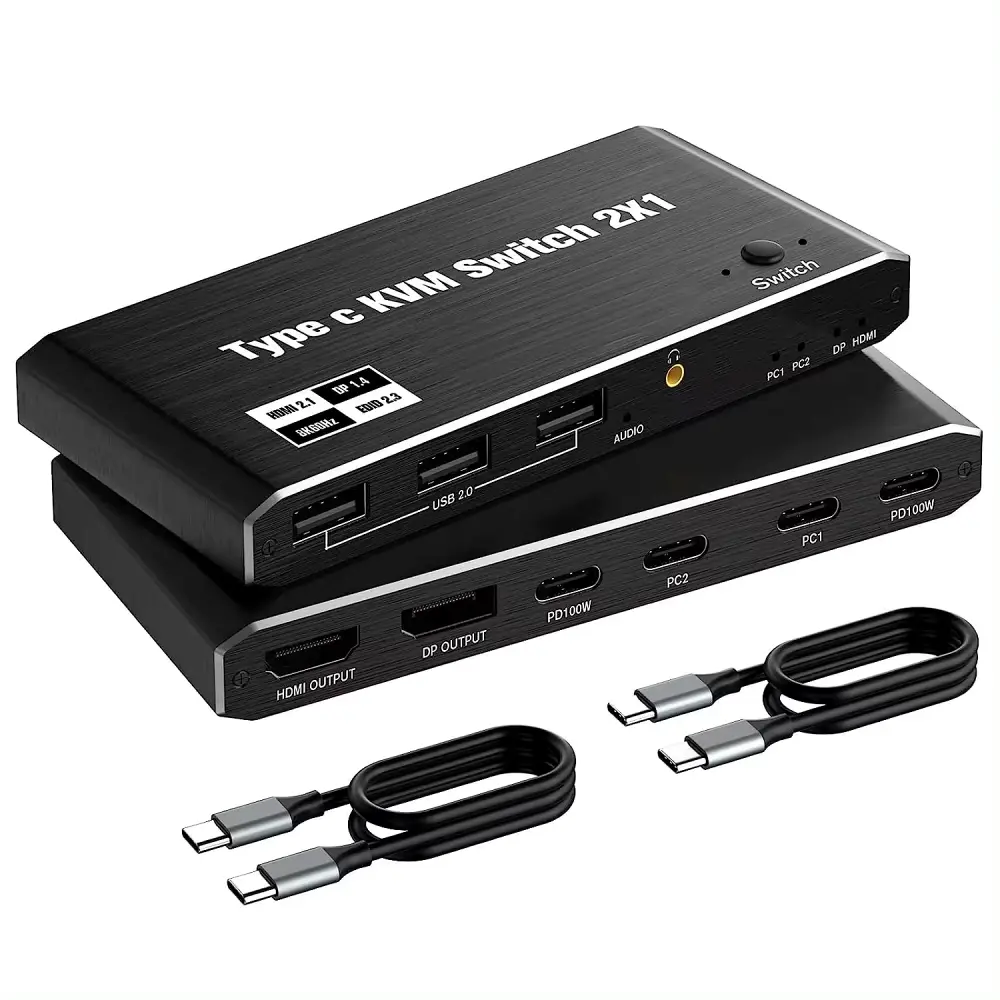

Bộ sản phẩm
1 × KVM OZK7
2 × Cáp Type C xuất hình dài 1m
Lưu ý
Thiết bị chính phải hỗ trợ Thunderbolt 3/4 để sử dụng đồng thời chức năng xuất hình, dữ liệu và sạc theo thiết kế của sản phẩm.
Không bao gồm cáp màn hình HDMI hoặc DisplayPort.
Chỉ kết nối một màn hình thông qua HDMI hoặc DisplayPort tại một thời điểm.
Khả năng xuất hình thực tế phụ thuộc vào thiết bị nguồn, cáp và màn hình được sử dụng.
Thiết lập KVM Type C OZK7 cho hai máy tính
KVM Type C 2 máy 1 màn hình OZK7 được dùng để chuyển đổi giữa hai máy tính cùng chia sẻ màn hình và thiết bị ngoại vi. Để hệ thống hoạt động ổn định, cần kiểm tra riêng đường hình ảnh, USB, âm thanh và nguồn của từng máy trước khi ghép toàn bộ vào KVM.
Kiểm tra trước khi kết nối
Đặt hai máy ở độ phân giải và tần số quét mà màn hình đều hỗ trợ.
Kết nối đúng cổng dành cho máy thứ nhất, máy thứ hai và cổng màn hình đầu ra.
Kiểm tra cáp Type C của từng máy có hỗ trợ đúng chức năng hình ảnh và dữ liệu cần dùng.
Thử bàn phím và chuột đơn giản trước khi thêm ổ lưu trữ hoặc thiết bị USB cần nguồn cao.
Thiết lập và kiểm tra hoạt động
Sau khi kết nối, bật từng máy và xác nhận hình ảnh trực tiếp trước khi chuyển nguồn bằng nút điều khiển. Nếu một máy hiển thị nhưng máy còn lại không hiển thị, hãy đổi chéo cáp để xác định lỗi thuộc cáp hay cổng. Khi chuyển đổi, chờ thiết bị nhận lại màn hình và USB trước khi thao tác tiếp.
Bảo quản và xử lý khi kết nối không ổn định
Nếu hình ảnh chớp, mất tín hiệu hoặc USB ngắt quãng, hãy giảm độ phân giải hoặc tần số quét để thử cấu hình ổn định hơn. Không rút cáp khi dữ liệu đang được ghi. Bố trí dây thoáng, tránh để các đầu cắm chịu lực và kiểm tra nguồn cấp nếu kết nối nhiều thiết bị ngoại vi.
KVM Type C 2 máy 1 màn hình: kiểm tra tương thích
KVM Type C 2 máy 1 màn hình OZK7 – HDMI 2.1, DisplayPort 1.4, 8K60Hz
KVM Type C 2 máy 1 màn hình OZK7 – HDMI 2.1, DisplayPort 1.4, 8K60Hz: Kiểm tra riêng đường hình ảnh, USB dùng chung và nguồn của từng máy; nên đặt hai máy ở cấu hình màn hình tương thích chung.
Cách kiểm tra KVM Type C 2 máy 1 màn hình
Kiểm tra riêng đường hình ảnh, USB, âm thanh và nguồn vì mỗi đường có thể gặp lỗi độc lập.
Đặt các máy ở độ phân giải và tần số quét mà màn hình cùng hỗ trợ trước khi chuyển nguồn.
Nếu USB không nhận, thử bàn phím hoặc chuột đơn giản và kiểm tra cáp upstream của từng máy.
