Hướng dẫn OZV2E-HDM705 dưới đây tập trung vào ba cách kết nối chính của thiết bị: lấy âm thanh từ TV qua ARC/eARC, xuất hình qua HDMI đồng thời đưa âm thanh riêng qua cổng HDMI Audio Only, và tách âm thanh từ nguồn HDMI sang AUX 3.5mm, Optical hoặc Coaxial. Trước khi kết nối, nên xác định rõ nguồn phát, TV/màn hình và loại đầu vào âm thanh của loa hoặc ampli để chọn đúng chế độ.
OZV2E-HDM705 là bộ chuyển mạch HDMI 2 vào 1 kết hợp Audio Extractor và ARC/eARC. Theo thông tin sản phẩm, thiết bị hỗ trợ hình ảnh tối đa 4K@60Hz, HDMI 2.0b, HDCP 2.2/2.3; có các đầu ra âm thanh AUX 3.5mm, Optical/S/PDIF, Coaxial và HDMI Audio Only. Thiết bị có các chế độ âm thanh TV, 2.0, 5.1 và 7.1, cấp nguồn DC 5V và có remote điều khiển.
Hướng dẫn OZV2E-HDM705: xác định đúng cổng trước khi kết nối
Trước khi cắm dây, hãy kiểm tra nhãn cổng trên HDM705 và thiết bị đang dùng. Hai cổng HDMI IN nhận tín hiệu từ nguồn phát. Cổng HDMI OUT đưa hình ảnh tới TV, màn hình hoặc máy chiếu và đồng thời là cổng dùng cho kết nối ARC/eARC theo thiết kế của thiết bị. Phần âm thanh ngoài có thể lấy qua HDMI Audio Only, Optical/S/PDIF, Coaxial hoặc AUX 3.5mm.
Nếu dùng hai nguồn HDMI cùng lúc, hãy chọn đúng nguồn đang hoạt động bằng nút trên thiết bị hoặc remote trước khi kiểm tra hình ảnh và âm thanh. Khi đổi sơ đồ kết nối, nên tắt nguồn các thiết bị liên quan, cắm lại dây chắc chắn rồi bật nguồn từ đầu để hạn chế lỗi bắt tay HDMI hoặc HDCP.

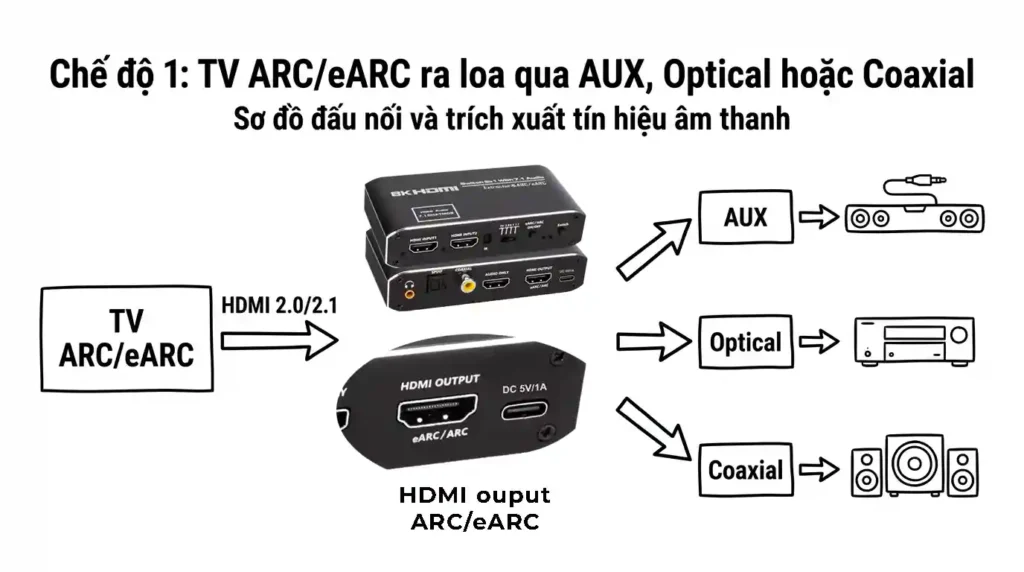

Chế độ 1: TV ARC/eARC ra loa qua AUX, Optical hoặc Coaxial
Chế độ này dùng khi âm thanh phát trực tiếp từ TV, ứng dụng trên Smart TV hoặc thiết bị đã đưa hình vào TV và bạn muốn lấy âm thanh từ cổng ARC/eARC của TV để đưa sang loa, ampli hoặc hệ thống âm thanh không dùng HDMI ARC/eARC.
TV ARC/eARC
│
│ HDMI 2.0/2.1
▼
HDM705 - HDMI OUT (ARC/eARC)
│
├── AUX 3.5mm ──► Loa / Ampli / Tai nghe
├── Optical/S/PDIF ──► Loa / Ampli
└── Coaxial ──► DAC / Ampli / Loa tương thíchCách kết nối
- Nối cáp HDMI 2.0/2.1 từ cổng HDMI OUT có chức năng ARC/eARC trên HDM705 tới cổng HDMI ARC hoặc eARC trên TV.
- Nối loa hoặc ampli vào một đầu ra phù hợp trên HDM705: AUX 3.5mm, Optical/S/PDIF hoặc Coaxial.
- Bật công tắc/chế độ eARC trên HDM705 khi hệ thống đang dùng eARC.
- Trong phần cài đặt âm thanh của TV, bật ARC/eARC và nếu cần bật HDMI-CEC theo yêu cầu của TV.
- Nếu dùng AUX 3.5mm, ưu tiên đặt Digital Audio Output của TV về PCM.
- Nếu dùng Optical/S/PDIF hoặc Coaxial, có thể chọn Dolby Digital khi TV và thiết bị âm thanh cùng hỗ trợ. Nếu không có tiếng hoặc tiếng chập chờn, thử chuyển về PCM để kiểm tra khả năng tương thích.
Lưu ý: ARC/eARC chỉ hoạt động khi đang cắm đúng cổng HDMI có nhãn ARC hoặc eARC trên TV. Cắm vào một cổng HDMI thông thường sẽ không tạo đường âm thanh trả ngược từ TV. eARC là cơ chế Audio Return Channel nâng cao, cho phép TV gửi âm thanh ngược về thiết bị âm thanh qua HDMI khi các thiết bị trong chuỗi cùng hỗ trợ.

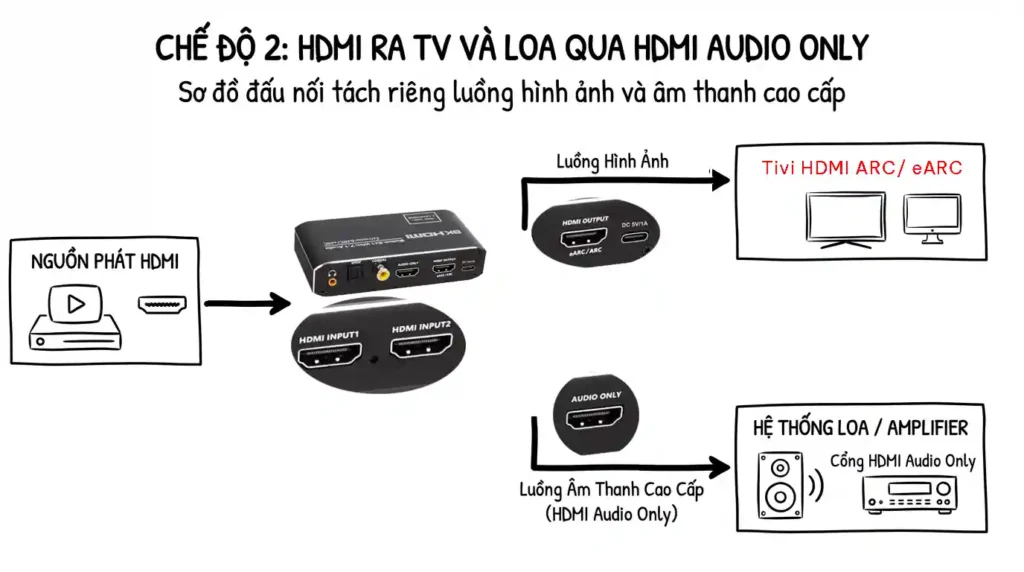

Chế độ 2: HDMI ra TV và loa qua HDMI Audio Only
Chế độ này phù hợp khi nguồn phát đi vào HDM705, hình ảnh cần đưa lên TV nhưng hệ thống ampli hoặc receiver muốn nhận âm thanh bằng HDMI riêng. Đây là cấu hình cần phân biệt rõ với ARC/eARC: âm thanh được tách từ nguồn HDMI đầu vào và đưa ra cổng HDMI Audio Only.
Nguồn phát HDMI
│
▼
HDMI IN - HDM705
│
├── HDMI OUT ──► TV / Màn hình
│
└── HDMI Audio Only ──► Ampli / Receiver / Loa HDMICách kết nối
- Nối cáp HDMI từ nguồn phát như PC, laptop, đầu phát, console hoặc Android Box vào một trong các cổng HDMI IN của HDM705.
- Nối HDMI OUT của HDM705 tới cổng HDMI trên TV hoặc màn hình. Nếu TV sử dụng ARC/eARC cho cấu hình khác, cần đảm bảo đang cắm đúng cổng tương ứng.
- Nối ampli, receiver hoặc thiết bị âm thanh có HDMI IN vào cổng HDMI Audio Only trên HDM705.
- Chọn đúng nguồn HDMI IN nếu đang cắm hai nguồn cùng lúc.
- Chọn chế độ âm thanh TV, 2.0, 5.1 hoặc 7.1 phù hợp với thiết bị nhận và nội dung đang phát.
Nếu có hình nhưng ampli không có tiếng, hãy kiểm tra định dạng âm thanh mà nguồn đang xuất. Một nguồn phát đặt định dạng cao hơn khả năng giải mã của ampli có thể dẫn đến không có tiếng. Khi kiểm tra lỗi, nên bắt đầu với PCM hoặc chế độ 2.0, sau đó mới chuyển sang các chế độ đa kênh nếu toàn hệ thống hỗ trợ.

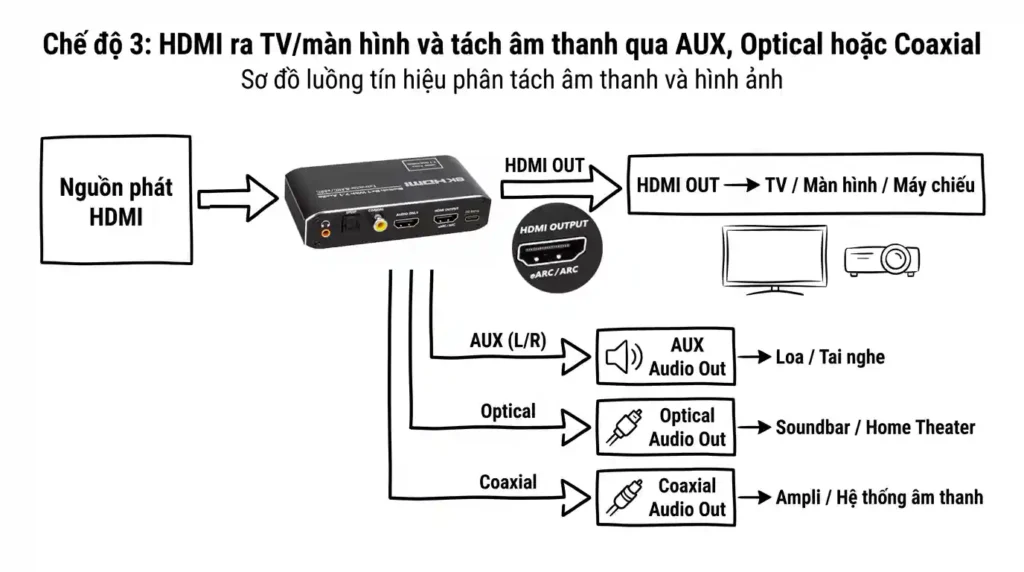

Chế độ 3: HDMI ra TV/màn hình và tách âm thanh qua AUX, Optical hoặc Coaxial
Đây là cấu hình Audio Extractor phổ biến: nguồn HDMI đi vào HDM705, hình ảnh tiếp tục đi ra TV hoặc màn hình, còn âm thanh được tách riêng để đưa sang loa, ampli, DAC hoặc tai nghe bằng cổng phù hợp.
Nguồn phát HDMI
│
▼
HDMI IN - HDM705
│
├── HDMI OUT ──► TV / Màn hình / Máy chiếu
│
├── AUX 3.5mm ──► Loa / Tai nghe
├── Optical/S/PDIF ──► Loa / Ampli
└── Coaxial ──► DAC / AmpliCách kết nối
- Nối nguồn phát vào cổng HDMI IN trên HDM705.
- Nối TV, màn hình hoặc máy chiếu vào HDMI OUT.
- Nối loa, ampli, DAC hoặc tai nghe vào một trong ba đầu ra: AUX 3.5mm, Optical/S/PDIF hoặc Coaxial.
- Nếu dùng AUX 3.5mm, chọn PCM/2.0 để có độ tương thích cao nhất.
- Nếu dùng Optical hoặc Coaxial, chọn định dạng phù hợp với khả năng giải mã của thiết bị âm thanh. Không nên mặc định mọi ampli hoặc loa đều giải mã được mọi codec.
Trong cấu hình này, HDMI OUT tiếp tục mang hình ảnh tới thiết bị hiển thị. HDM705 đồng thời lấy phần âm thanh từ tín hiệu HDMI và đưa ra cổng đã chọn. Nếu màn hình lên hình nhưng đầu âm thanh ngoài không phát tiếng, hãy kiểm tra lại chế độ âm thanh trước khi thay dây hoặc kết luận thiết bị lỗi.
Bảng chọn nhanh 3 chế độ của HDM705
| Nhu cầu | Đường hình ảnh | Đường âm thanh | Chế độ nên kiểm tra đầu tiên |
|---|---|---|---|
| Lấy âm thanh trực tiếp từ TV | TV ARC/eARC ↔ HDMI OUT HDM705 | AUX / Optical / Coaxial | ARC/eARC + PCM với AUX |
| Nguồn HDMI ra TV và ampli HDMI | HDMI IN → HDMI OUT → TV | HDMI Audio Only | 2.0 trước, sau đó 5.1/7.1 nếu tương thích |
| Nguồn HDMI ra màn hình và loa ngoài | HDMI IN → HDMI OUT → màn hình | AUX / Optical / Coaxial | PCM/2.0 trước khi thử định dạng khác |
Thiết lập âm thanh nào nên dùng?
AUX 3.5mm
Đầu ra AUX 3.5mm là tín hiệu analog stereo, vì vậy nên đặt TV hoặc nguồn phát về PCM 2.0. Nếu TV đang xuất Dolby hoặc định dạng đa kênh mà thiết bị không chuyển được sang analog theo cấu hình đang dùng, đầu AUX có thể không có tiếng.
Optical/S/PDIF và Coaxial
Hai cổng này dùng tín hiệu âm thanh số. Có thể sử dụng PCM hoặc Dolby Digital tùy khả năng của TV, nguồn phát và thiết bị nhận. Nếu hệ thống đang đặt Dolby Digital nhưng ampli không hỗ trợ hoặc không nhận đúng tín hiệu, hãy chuyển về PCM để kiểm tra.
HDMI Audio Only
Đầu HDMI Audio Only phù hợp với ampli hoặc receiver có HDMI IN. Khi cần âm thanh đa kênh, cả nguồn phát, HDM705, cáp HDMI và thiết bị nhận đều phải hỗ trợ định dạng đang chọn. Thông số công bố của sản phẩm gồm các chế độ TV, 2.0, 5.1 và 7.1 cùng khả năng tương thích các định dạng như Dolby Atmos, DTS:X và LPCM 7.1CH theo điều kiện hệ thống.
Cách kiểm tra nhanh khi HDM705 không có tiếng
- Kiểm tra đúng chế độ kết nối: xác định đang dùng ARC/eARC từ TV hay đang tách âm thanh từ HDMI IN.
- Kiểm tra đúng cổng ARC/eARC trên TV: không dùng cổng HDMI thường cho chế độ 1.
- Thử PCM/2.0 trước: đây là bước kiểm tra nhanh nhất khi AUX, Optical hoặc Coaxial chưa có tiếng.
- Kiểm tra HDMI-CEC và ARC/eARC: một số TV yêu cầu bật CEC thì ARC mới hoạt động.
- Kiểm tra cáp HDMI: thay thử cáp khác nếu 4K@60Hz chập chờn, mất hình hoặc ARC/eARC không ổn định.
- Kiểm tra nguồn HDMI đang chọn: nếu cắm hai nguồn, bảo đảm HDM705 đang chuyển tới đúng HDMI IN.
- Kiểm tra khả năng giải mã của loa/ampli: không phải thiết bị âm thanh nào cũng hỗ trợ Dolby, DTS hoặc các định dạng đa kênh giống nhau.
- Khởi động lại toàn bộ chuỗi: tắt TV, HDM705, nguồn phát và ampli; cắm lại dây rồi bật lại để thiết lập lại HDMI/HDCP handshake.
Thông số cần nhớ khi sử dụng OZV2E-HDM705
| Mã sản phẩm | OZV2E-HDM705 |
|---|---|
| Model | HDM705 |
| Chức năng chính | HDMI Switch 2×1 + Audio Extractor + ARC/eARC |
| Độ phân giải tối đa | 4K@60Hz |
| Tương thích video | HDMI 2.0b, HDCP 2.2/2.3 |
| Đầu ra âm thanh | HDMI Audio Only, Optical/S/PDIF, Coaxial, AUX 3.5mm |
| Chế độ âm thanh | TV, 2.0, 5.1, 7.1 |
| Nguồn cấp | DC 5V |
Lưu ý quan trọng
- Không phải cổng HDMI nào trên TV cũng có ARC/eARC. Hãy kiểm tra đúng nhãn cổng.
- Với AUX 3.5mm, nên dùng PCM 2.0.
- Với Optical/Coaxial, Dolby Digital chỉ nên dùng khi cả TV và thiết bị âm thanh cùng hỗ trợ; nếu không có tiếng hãy thử PCM.
- Thông số âm thanh tối đa không đồng nghĩa mọi nguồn phát, TV hoặc ampli đều sử dụng được cùng một codec.
- 4K@60Hz yêu cầu cả nguồn, cáp, HDM705 và thiết bị hiển thị cùng đáp ứng cấu hình tương ứng.
Kết luận
OZV2E-HDM705 có ba cách sử dụng chính cần phân biệt rõ. Nếu cần lấy âm thanh từ ứng dụng hoặc nội dung đang phát trên TV, dùng chế độ ARC/eARC từ TV về HDM705. Nếu nguồn HDMI cần vừa xuất hình lên TV vừa đưa âm thanh sang ampli HDMI, dùng cổng HDMI Audio Only. Nếu cần tách âm thanh sang loa hoặc ampli truyền thống, sử dụng AUX 3.5mm, Optical/S/PDIF hoặc Coaxial. Việc chọn đúng chế độ và đúng định dạng âm thanh ngay từ đầu sẽ giúp giảm phần lớn lỗi không có tiếng khi kết nối.
