bộ tách âm thanh HDMI HDM705 — HDM705 là thiết bị kết hợp HDMI Switch 2×1, bộ tách âm thanh HDMI và chức năng ARC/eARC. Sản phẩm cho phép chuyển đổi giữa hai nguồn HDMI, xuất hình ảnh ra TV hoặc màn hình và tách âm thanh sang các thiết bị âm thanh bên ngoài.
Kết hợp HDMI Switch 2×1 và bộ tách âm thanh trong cùng một thiết bị.
Kết nối 2 nguồn HDMI và chuyển đổi sang 1 thiết bị hiển thị.
Tách âm thanh từ HDMI ra Optical, Coaxial, AUX 3.5mm và HDMI Audio Only.
Hỗ trợ chức năng ARC/eARC theo cấu hình kết nối phù hợp.
Hỗ trợ độ phân giải tối đa 4K@60Hz.
Tương thích HDMI 2.0b và HDCP 2.2/2.3 theo thông số sản phẩm.
Có các chế độ lựa chọn âm thanh TV, 2.0, 5.1 và 7.1.
Hỗ trợ các định dạng âm thanh được công bố gồm Dolby Atmos, DTS:X và LPCM 7.1CH.
Cấp nguồn DC 5V và có remote điều khiển.
Khi sử dụng nhiều thiết bị HDMI cùng với TV, màn hình, ampli hoặc hệ thống loa ngoài, việc kết nối hình ảnh và âm thanh có thể trở nên phức tạp. Một số thiết bị hiển thị không có đầu ra âm thanh phù hợp với hệ thống loa đang sử dụng, trong khi các thiết bị âm thanh lại sử dụng Optical, Coaxial, AUX 3.5mm hoặc HDMI riêng cho tín hiệu âm thanh.
HDM705 được thiết kế để kết hợp chức năng chuyển đổi nguồn HDMI và tách tín hiệu âm thanh trong cùng một thiết bị. Người dùng có thể kết nối hai nguồn HDMI, lựa chọn nguồn cần sử dụng, xuất hình ảnh sang thiết bị hiển thị và đồng thời đưa âm thanh sang hệ thống âm thanh ngoài bằng cổng phù hợp.
Trong các cấu hình hỗ trợ ARC hoặc eARC, thiết bị cũng có thể được sử dụng để lấy âm thanh từ TV và đưa tín hiệu đến thiết bị âm thanh bên ngoài theo các cổng được hỗ trợ. Cách kết nối cụ thể cần phù hợp với cổng ARC/eARC của TV và định dạng âm thanh mà các thiết bị trong hệ thống hỗ trợ.

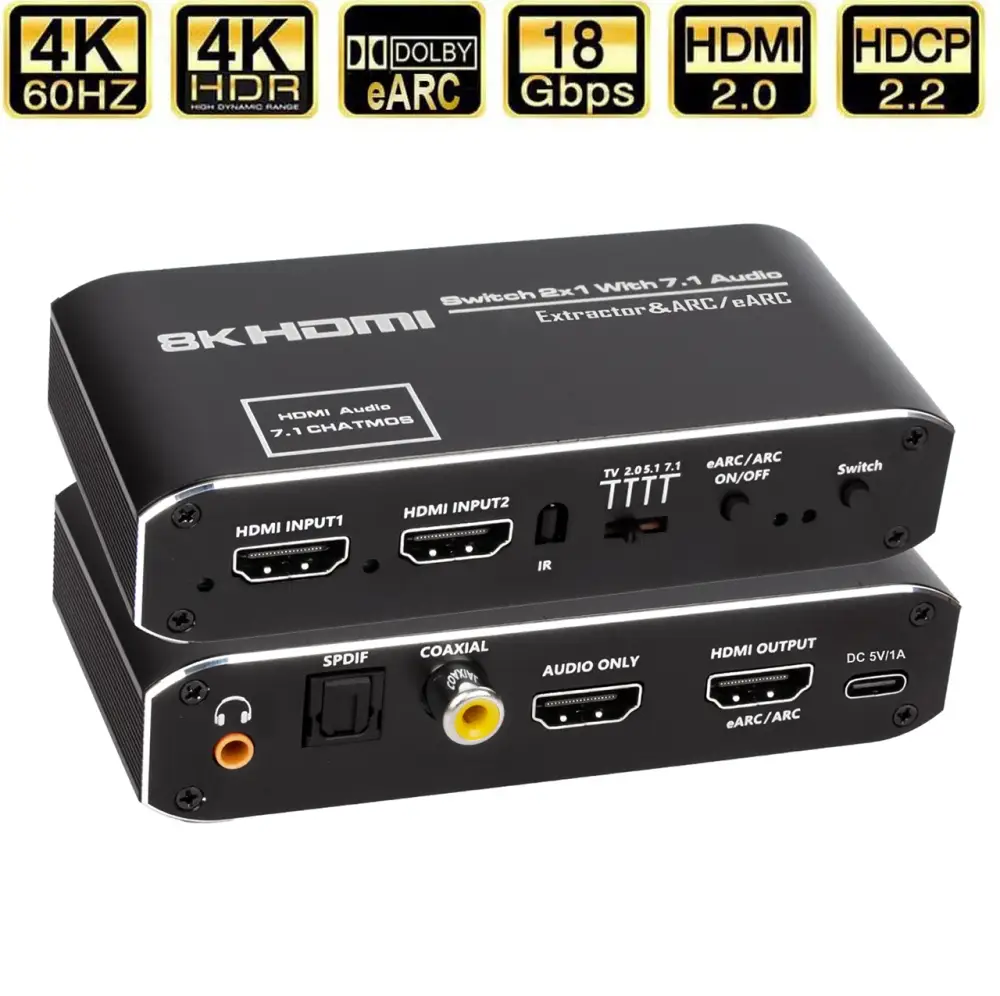

Mô tả sản phẩm
Bộ tách âm thanh HDMI HDM705 là thiết bị đa chức năng gồm ba nhóm chức năng chính: chuyển mạch HDMI 2×1, tách âm thanh từ tín hiệu HDMI và hỗ trợ ARC/eARC theo cấu hình kết nối phù hợp.
Thiết bị có hai đầu vào HDMI dành cho các nguồn phát. Người dùng có thể kết nối PC, laptop, máy chơi game, thiết bị phát đa phương tiện hoặc các nguồn HDMI tương thích khác vào hệ thống.
Sau khi lựa chọn nguồn HDMI cần sử dụng, tín hiệu hình ảnh được đưa đến TV, màn hình hoặc máy chiếu thông qua cổng HDMI Output. Đồng thời, âm thanh có thể được tách và đưa ra các cổng âm thanh riêng của thiết bị.

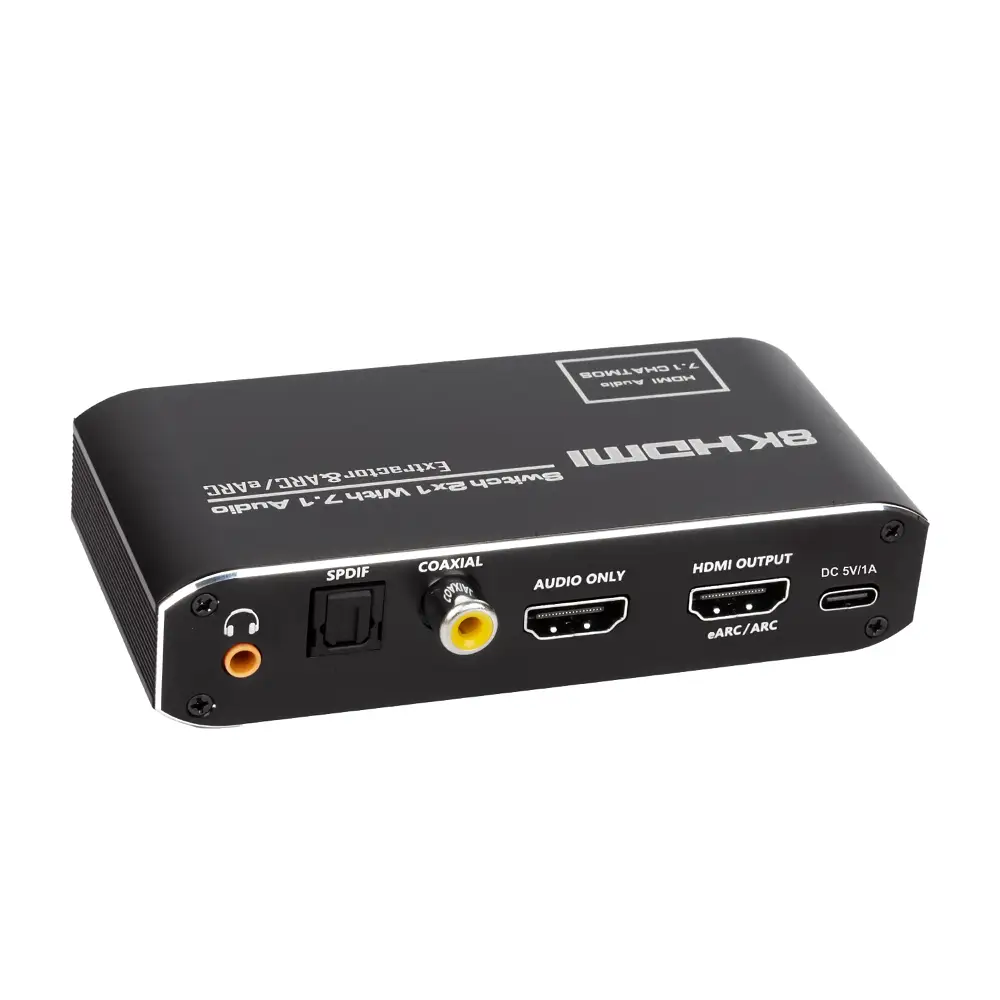

Các đầu ra âm thanh được cung cấp gồm Optical, Coaxial, AUX 3.5mm và HDMI Audio Only. Điều này giúp thiết bị có thể sử dụng trong nhiều hệ thống âm thanh có phương thức kết nối khác nhau.
HDM705 cũng được trang bị các chế độ lựa chọn âm thanh TV, 2.0, 5.1 và 7.1 theo thông số sản phẩm. Người dùng cần lựa chọn chế độ phù hợp với thiết bị hiển thị, nguồn phát và hệ thống âm thanh đang sử dụng.
Thông số kỹ thuật
Thông số
Chi tiết
Mã sản phẩm
OZV2E-HDM705
Model
HDM705
Chức năng
HDMI Switch 2×1 + Audio Extractor + ARC/eARC
Số nguồn HDMI
2
Độ phân giải tối đa
4K@60Hz
Tương thích video
HDMI 2.0b, HDCP 2.2 / 2.3
Âm thanh hỗ trợ theo thông số
Dolby Atmos, DTS:X, LPCM 7.1CH
Chế độ âm thanh
TV / 2.0 / 5.1 / 7.1
Đầu ra âm thanh
Optical, Coaxial, AUX 3.5mm, HDMI Audio Only
Chức năng ARC
Hỗ trợ ARC/eARC theo cấu hình tương thích
Nguồn cấp
DC 5V
Hướng dẫn sử dụng

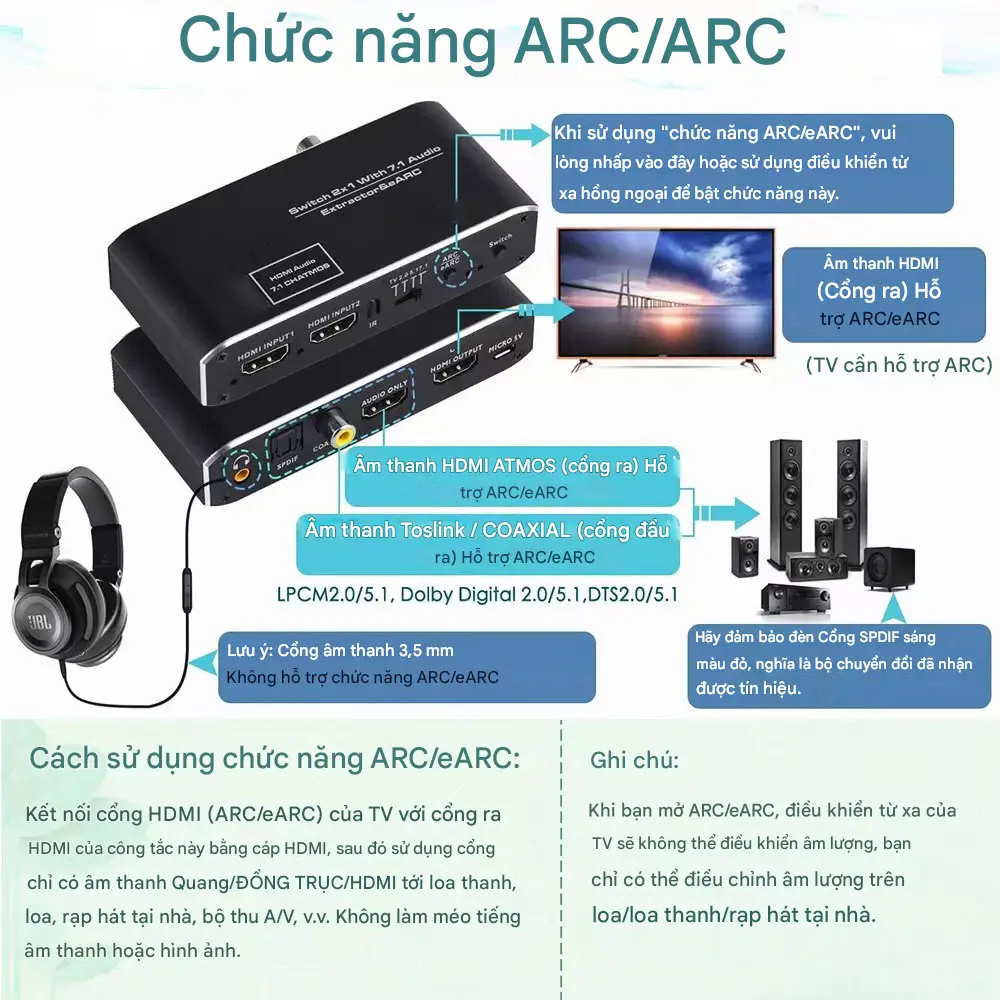

Chế độ 1: Lấy âm thanh từ TV ARC/eARC
Chế độ này được sử dụng khi cần lấy tín hiệu âm thanh từ TV có hỗ trợ ARC hoặc eARC và đưa âm thanh đến hệ thống loa hoặc thiết bị âm thanh bên ngoài.
Kết nối cáp HDMI phù hợp từ cổng HDMI OUT có chức năng ARC/eARC trên HDM705 đến cổng HDMI ARC hoặc eARC tương ứng trên TV.
Sau đó, kết nối thiết bị âm thanh như loa, ampli hoặc hệ thống âm thanh vào một trong các cổng đầu ra phù hợp trên HDM705 gồm AUX 3.5mm, Optical hoặc Coaxial.
Bật chức năng eARC trên thiết bị khi hệ thống đang sử dụng cấu hình eARC tương thích.
Trên TV, cần lựa chọn cấu hình đầu ra âm thanh phù hợp với cổng đang sử dụng. Với kết nối AUX 3.5mm, chế độ PCM thường phù hợp với tín hiệu âm thanh stereo. Với Optical hoặc Coaxial, khả năng xuất định dạng âm thanh phụ thuộc vào TV, định dạng nguồn và thiết bị âm thanh được kết nối.
Chế độ 2: HDMI ra TV và âm thanh qua HDMI Audio Only
Kết nối thiết bị nguồn với một trong các cổng HDMI IN trên HDM705.
Kết nối cổng HDMI OUT của HDM705 với TV hoặc thiết bị hiển thị theo cấu hình sử dụng.
Thiết bị âm thanh hỗ trợ đầu vào HDMI có thể được kết nối với cổng HDMI Audio Only theo thiết kế của sản phẩm.
Cần lựa chọn chế độ âm thanh phù hợp với hệ thống đang sử dụng để tránh trường hợp thiết bị âm thanh không nhận được định dạng tín hiệu tương ứng.

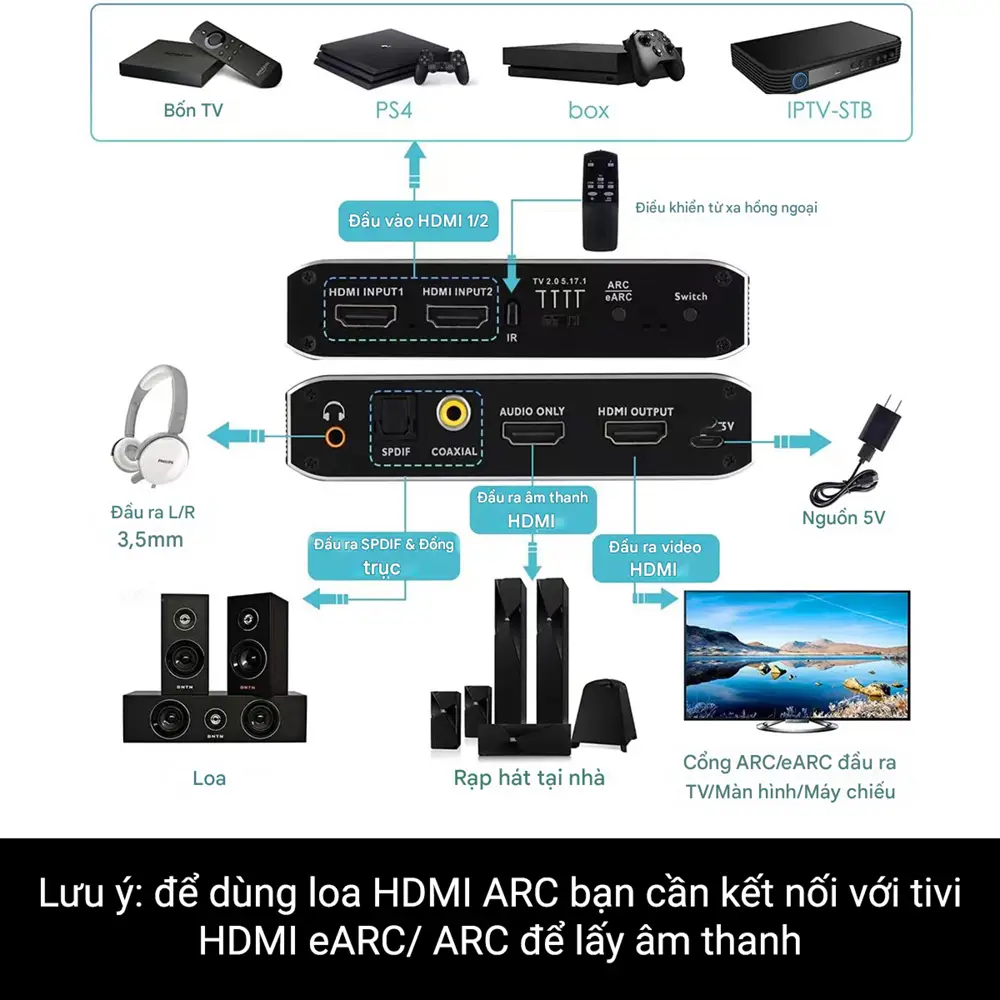

Chế độ 3: HDMI ra màn hình và âm thanh qua AUX, Optical hoặc Coaxial
Kết nối nguồn phát vào cổng HDMI IN.
Kết nối TV, màn hình hoặc máy chiếu với cổng HDMI OUT.
Kết nối loa, ampli, tai nghe hoặc hệ thống âm thanh phù hợp với một trong các đầu ra AUX 3.5mm, Optical hoặc Coaxial.
Chọn chế độ âm thanh phù hợp với hệ thống đang sử dụng. Khả năng nhận tín hiệu thực tế phụ thuộc vào định dạng âm thanh do nguồn phát xuất ra và khả năng giải mã của thiết bị âm thanh.
Khả năng tương thích
HDM705 có thể được sử dụng với các nguồn phát có cổng HDMI tương thích. Theo thông tin sản phẩm, nhóm thiết bị có thể bao gồm PC, laptop, máy chơi game, máy chơi game cầm tay, thiết bị Android Box, đầu Blu-ray và STB.
Thiết bị hiển thị có thể là TV, màn hình hoặc máy chiếu có cổng HDMI phù hợp.
Đối với chức năng ARC/eARC, TV cần có cổng ARC hoặc eARC và chức năng tương ứng cần được kích hoạt trong phần cài đặt của TV. Không phải mọi TV có cổng HDMI đều hỗ trợ ARC hoặc eARC.
Các thiết bị âm thanh có thể kết nối tùy theo loại đầu vào được hỗ trợ, bao gồm ampli, receiver, soundbar, loa hoặc tai nghe. Cần lựa chọn đúng loại cổng kết nối giữa HDM705 và thiết bị âm thanh.
Ứng dụng sản phẩm
HDM705 phù hợp với hệ thống giải trí tại nhà có nhiều nguồn HDMI nhưng chỉ sử dụng một TV hoặc màn hình chính. Hai nguồn phát có thể được kết nối sẵn với thiết bị và người dùng chuyển đổi giữa chúng khi cần.
Thiết bị cũng phù hợp khi TV hoặc màn hình không có đầu ra âm thanh phù hợp với hệ thống loa đang sử dụng. Tín hiệu âm thanh có thể được đưa ra cổng Optical, Coaxial hoặc AUX 3.5mm tùy theo thiết bị âm thanh.
Trong hệ thống có TV hỗ trợ ARC hoặc eARC, HDM705 có thể hỗ trợ đưa âm thanh từ TV đến hệ thống âm thanh ngoài theo cấu hình tương thích. Đây là trường hợp cần kiểm tra kỹ định dạng âm thanh, cổng kết nối và khả năng hỗ trợ của từng thiết bị.
Với người dùng sử dụng máy chơi game, PC hoặc đầu phát đa phương tiện, thiết bị có thể giúp tổ chức hệ thống hình ảnh và âm thanh gọn hơn thay vì sử dụng nhiều bộ chuyển đổi riêng biệt.
HDMI Switch 2×1
Chức năng chuyển mạch HDMI cho phép kết nối hai nguồn phát với một thiết bị hiển thị. Người dùng có thể giữ sẵn hai thiết bị kết nối với HDM705 và lựa chọn nguồn cần sử dụng thay vì tháo và thay cáp HDMI thường xuyên.
Cách sử dụng này phù hợp với hệ thống có PC và máy chơi game, hoặc hai nguồn phát khác cùng sử dụng một TV hoặc màn hình.
Việc chuyển đổi nguồn giúp giảm thao tác thay đổi dây kết nối, đồng thời giữ hệ thống gọn hơn trong quá trình sử dụng.
Tách âm thanh qua nhiều cổng
Một trong các chức năng chính của HDM705 là đưa tín hiệu âm thanh sang nhiều loại đầu nối khác nhau.
Đầu ra AUX 3.5mm phù hợp với các thiết bị sử dụng tín hiệu âm thanh analog tương thích. Optical và Coaxial phù hợp với các hệ thống sử dụng kết nối âm thanh số tương ứng.
Cổng HDMI Audio Only được sử dụng cho các cấu hình thiết bị âm thanh hỗ trợ nhận tín hiệu qua HDMI theo thiết kế của hệ thống.
Việc lựa chọn đầu ra phụ thuộc vào loại cổng có trên ampli, receiver, loa hoặc thiết bị âm thanh đang sử dụng.
Hỗ trợ ARC và eARC
ARC và eARC được sử dụng để truyền tín hiệu âm thanh giữa TV và hệ thống âm thanh thông qua kết nối HDMI tương thích.
Khi sử dụng đúng cấu hình, chức năng này giúp lấy âm thanh từ TV và đưa đến thiết bị âm thanh bên ngoài mà không cần sử dụng thêm một đường kết nối âm thanh riêng từ nguồn phát.
Khả năng sử dụng ARC hoặc eARC phụ thuộc vào TV, thiết bị âm thanh, cáp HDMI và cấu hình của toàn bộ hệ thống. Người dùng cần kiểm tra chính xác cổng HDMI được đánh dấu ARC hoặc eARC trên TV trước khi kết nối.
Hỗ trợ video 4K@60Hz
Theo thông số sản phẩm, HDM705 hỗ trợ độ phân giải tối đa 4K@60Hz.
Để đạt được cấu hình này, thiết bị nguồn, TV hoặc màn hình và cáp HDMI trong hệ thống cần hỗ trợ độ phân giải và tần số quét tương ứng.
Nếu một thành phần trong hệ thống không hỗ trợ 4K@60Hz, tín hiệu thực tế có thể hoạt động ở cấu hình thấp hơn tùy theo khả năng tương thích giữa các thiết bị.
Các chế độ âm thanh TV, 2.0, 5.1 và 7.1
HDM705 được trang bị các chế độ lựa chọn TV, 2.0, 5.1 và 7.1 theo thông số sản phẩm.
Chế độ phù hợp cần được lựa chọn dựa trên cấu hình thực tế của thiết bị âm thanh. Ví dụ, hệ thống chỉ hỗ trợ âm thanh stereo cần cấu hình phù hợp với khả năng của thiết bị.
Việc chọn chế độ cao hơn khả năng hỗ trợ của thiết bị âm thanh không đảm bảo hệ thống sẽ phát được âm thanh tương ứng. Định dạng cuối cùng còn phụ thuộc vào nguồn phát và thiết bị giải mã.

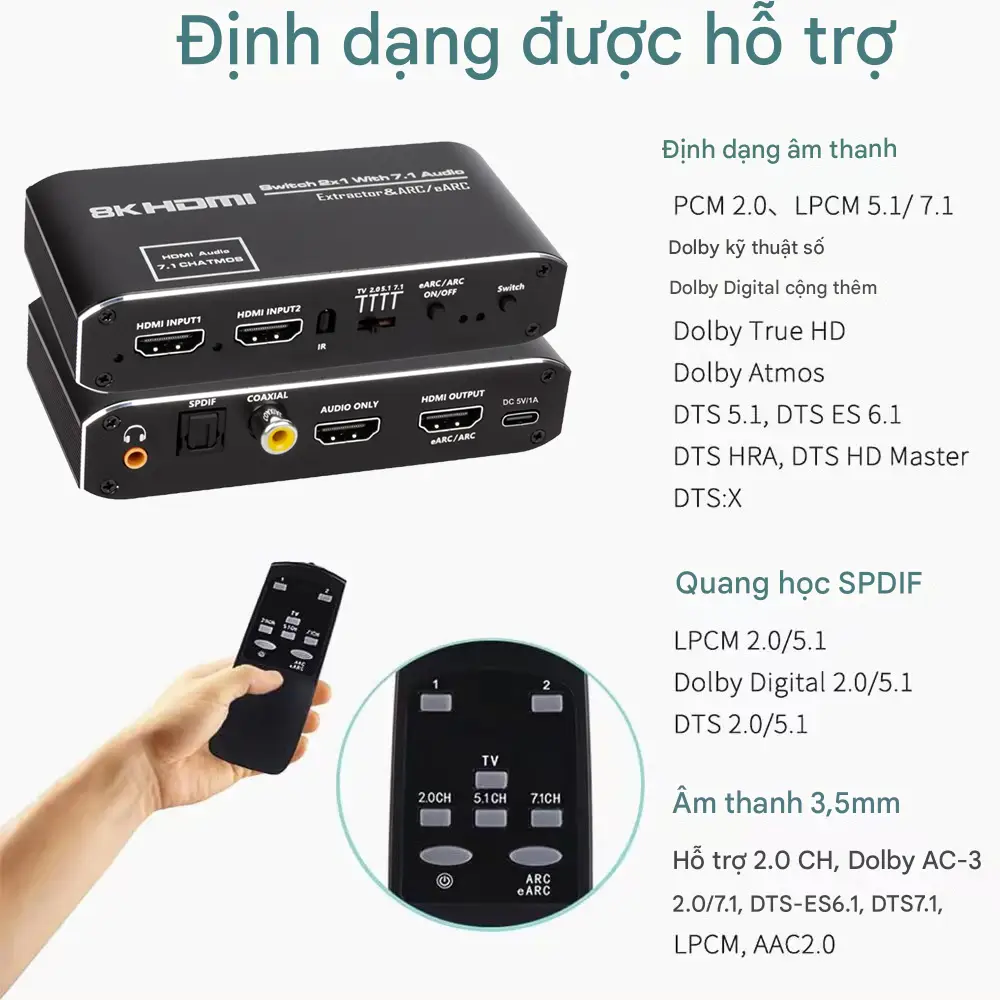

Điều khiển thuận tiện
Sản phẩm đi kèm remote để hỗ trợ thao tác trong quá trình sử dụng.
Người dùng có thể bố trí thiết bị trong hệ thống TV hoặc bàn làm việc và thực hiện thao tác chuyển đổi phù hợp với chức năng của sản phẩm.
Lưu ý khi sử dụng
Để sử dụng chức năng ARC/eARC, TV cần có cổng ARC/eARC tương ứng.
Độ phân giải 4K@60Hz yêu cầu thiết bị nguồn, thiết bị hiển thị và cáp HDMI trong hệ thống hỗ trợ cấu hình tương ứng.
Không phải mọi thiết bị âm thanh đều hỗ trợ Dolby Atmos, DTS:X hoặc âm thanh đa kênh.
Đầu ra AUX 3.5mm và đầu ra âm thanh số có thể hỗ trợ các định dạng khác nhau tùy theo thiết bị nhận.
Nên kiểm tra và lựa chọn đúng chế độ TV, 2.0, 5.1 hoặc 7.1 trước khi sử dụng.
Khi không có âm thanh, cần kiểm tra cài đặt Audio Output của nguồn phát và TV.
Cần sử dụng nguồn DC 5V phù hợp theo thông số sản phẩm.
Khả năng hoạt động của ARC/eARC và âm thanh đa kênh phụ thuộc vào toàn bộ hệ thống kết nối.
Bộ sản phẩm bao gồm
01 x Bộ tách âm thanh HDMI HDM705.
01 x Adapter nguồn 5V.
01 x Remote điều khiển.
01 x Hướng dẫn sử dụng.
bộ tách âm thanh HDMI HDM705: kiểm tra tương thích
Bộ tách âm thanh HDMI HDM705 – Switch 2×1, ARC/eARC, 4K@60Hz: Phải dùng đúng cổng ARC/eARC trên TV, bật CEC/ARC và chọn định dạng âm thanh tương thích.
Cách kiểm tra bộ tách âm thanh HDMI HDM705
Xác định tín hiệu số và analog trong chuỗi; đổi đầu cắm không đồng nghĩa đã chuyển đổi đúng loại tín hiệu.
Nếu không có tiếng, chọn đúng đầu ra âm thanh và thử PCM/LPCM, sau đó kiểm tra chéo bằng tai nghe hoặc nguồn khác.
Microphone, nút điều khiển và âm lượng phụ thuộc tai nghe, hệ điều hành và chuẩn kết nối, cần thử riêng từng chức năng.
