Hướng dẫn OZQ8AB4-HDM701 giúp người dùng kết nối và kiểm tra chuyển mạch HDMI 2 chiều – 8K@60Hz, 4K@120Hz, HDMI 2.1 theo đúng thông số đang công bố trên HPS. Bài này ưu tiên thao tác thực tế, phân biệt rõ vai trò thiết bị nguồn và thiết bị đích, đồng thời tránh mặc định rằng hình dạng cổng kết nối đồng nghĩa với mọi chức năng đều được hỗ trợ. Các mức tốc độ, công suất, độ phân giải hoặc tính năng chỉ đạt được khi toàn bộ chuỗi kết nối tương thích.
Hướng dẫn OZQ8AB4-HDM701: xác định đúng chức năng trước khi kết nối
Thông tin được đối chiếu từ chính dữ liệu sản phẩm hiện có trên website. Các thông số chính cần chú ý gồm: Thông số: Chi tiết; Chuẩn HDMI hỗ trợ: HDMI 2.1; HDCP: HDCP 2.3; Độ phân giải theo thông số sản phẩm: 8K@60Hz / 4K@120Hz / 3D.
- Thông số: Chi tiết
- Chuẩn HDMI hỗ trợ: HDMI 2.1
- HDCP: HDCP 2.3
- Độ phân giải theo thông số sản phẩm: 8K@60Hz / 4K@120Hz / 3D
- Chế độ hoạt động: 2 nguồn chọn 1 màn hình hoặc 1 nguồn chọn 1 trong 2 màn hình
- Chuyển đổi: Nút bấm trên thiết bị
- CEC: Hỗ trợ xuyên qua theo thông số sản phẩm

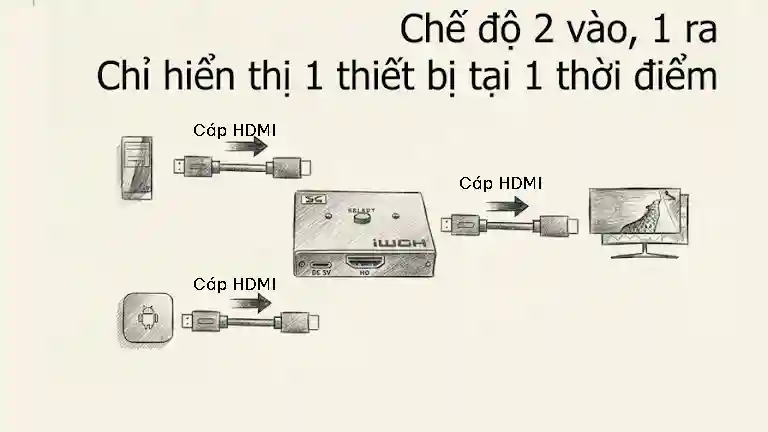

Chế độ 2 vào → 1 ra
Nguồn1 ──HDMI──┐
├─>OZQ8AB4-HDM701── HDMI──> TV / Màn hình

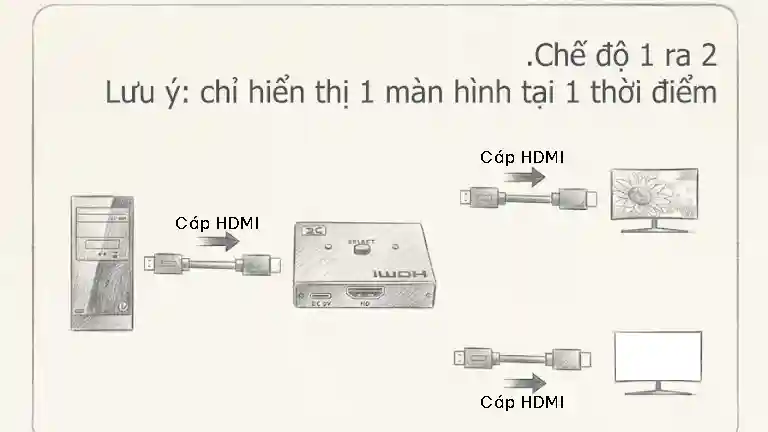

Nguồn2 ──HDMI──┘Chế độ 1 vào → 2 ra
┌──HDMI──> Màn hình 1
Nguồn HDMI ──HDMI──>OZQ8AB4-HDM701 (Chỉ hiển thị màn 1 hoặc 2)
└──HDMI──> Màn hình 2Cách kết nối từng bước
- Xác định thiết bị nào là nguồn HDMI và thiết bị nào là màn hình.
- Nối các nguồn phát vào cổng INPUT hoặc nối theo chiều được sản phẩm hỗ trợ.
- Nối cổng OUTPUT tới TV, màn hình hoặc máy chiếu.
- Bật các thiết bị, chọn đúng HDMI Input trên màn hình.
- Nhấn nút chuyển để chọn nguồn hoặc đầu ra. Không mặc định sản phẩm có chức năng splitter nếu trang sản phẩm không ghi xuất đồng thời.
Điều kiện để đạt đúng thông số
Hướng dẫn OZQ8AB4-HDM701 không làm tăng khả năng của cổng nguồn hay thiết bị đích. Nếu trang sản phẩm công bố tốc độ, công suất hoặc độ phân giải tối đa, toàn bộ hệ thống gồm nguồn phát, cổng kết nối, cáp trung gian và thiết bị nhận đều phải hỗ trợ mức tương ứng. Khi một thành phần có giới hạn thấp hơn, kết nối sẽ hoạt động theo giới hạn thấp nhất.
Để kiểm tra, hãy bắt đầu với kết nối trực tiếp. Chỉ thêm hub, dock, dây nối dài hoặc đầu chuyển khác sau khi cấu hình cơ bản đã hoạt động ổn định.
Cách kiểm tra nhanh khi gặp lỗi
- Không nhận thiết bị: tháo và cắm lại chắc chắn, sau đó thử một cổng khác trên thiết bị nguồn.
- Tốc độ hoặc công suất thấp: kiểm tra thông số của nguồn, cáp và thiết bị đích; không chỉ nhìn thông số tối đa của OZQ8AB4-HDM701.
- Không có hình hoặc âm thanh: kiểm tra chức năng video/audio của cổng nguồn và chọn đúng Input/Output trong hệ điều hành hoặc màn hình.
- Kết nối chập chờn: bỏ các thiết bị trung gian, thử cáp ngắn hơn và tránh để trọng lượng dây bẻ ngang cổng.
- Vẫn lỗi: thử OZQ8AB4-HDM701 trên thiết bị thứ hai để phân biệt lỗi tương thích và lỗi phần cứng.
Khi nào nên dùng OZQ8AB4-HDM701?
Sản phẩm phù hợp khi đúng loại đầu nối và các chức năng trên trang sản phẩm khớp với nhu cầu thực tế. Không nên chọn chỉ dựa trên việc đầu cắm vừa về kích thước. Trước khi mua hoặc lắp đặt, hãy xác định rõ nhu cầu là sạc, dữ liệu, hình ảnh, âm thanh hay chuyển đổi giữa nhiều thiết bị.
Thông tin sản phẩm và hình ảnh tham chiếu: OZQ8AB4-HDM701 tại HPS. Tham khảo thông tin chuẩn kết nối tại HDMI.
Kết luận
Hướng dẫn OZQ8AB4-HDM701 nên được sử dụng theo đúng chiều kết nối và đúng chức năng đã xác minh. Cách kiểm tra hiệu quả nhất là bắt đầu từ cấu hình đơn giản, xác nhận từng chức năng rồi mới mở rộng hệ thống. Điều này giúp tránh nhầm lỗi sản phẩm với giới hạn của nguồn phát, cáp hoặc thiết bị nhận.
