Hướng dẫn CTY462 giúp người dùng kết nối và kiểm tra Đầu chia Type C 2 cổng – PD 100W, dữ liệu 10Gbps theo đúng thông số đang công bố trên HPS. Bài này ưu tiên thao tác thực tế, phân biệt rõ vai trò thiết bị nguồn và thiết bị đích, đồng thời tránh mặc định rằng hình dạng cổng kết nối đồng nghĩa với mọi chức năng đều được hỗ trợ. Các mức tốc độ, công suất, độ phân giải hoặc tính năng chỉ đạt được khi toàn bộ chuỗi kết nối tương thích.
Hướng dẫn CTY462: xác định đúng chức năng trước khi kết nối

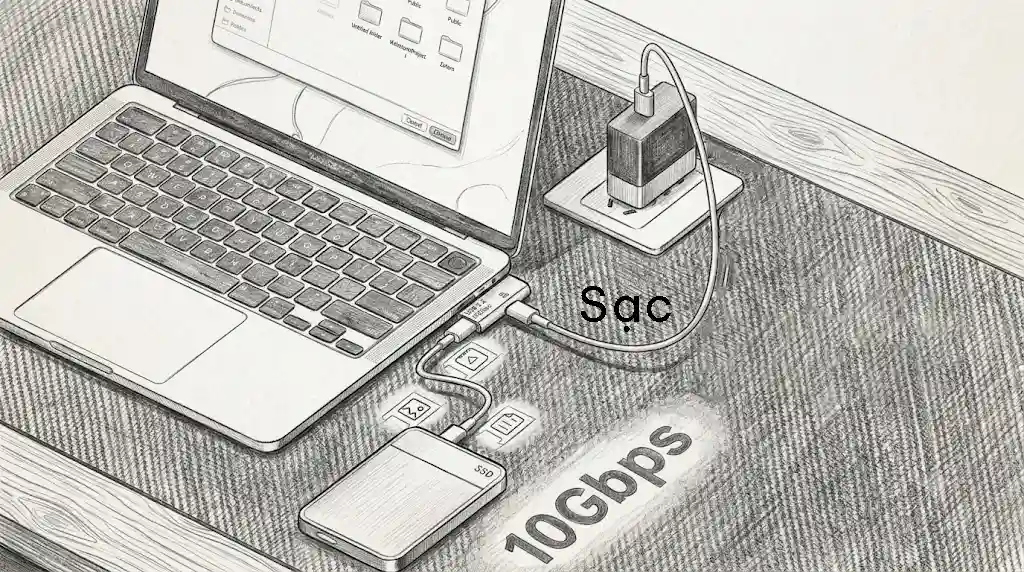

Kết nối ổ cứng dữ liệu
Thông tin được đối chiếu từ chính dữ liệu sản phẩm hiện có trên website. Các thông số chính cần chú ý gồm: Thông số: Chi tiết; Input: Type C đực; Output: 2 cổng Type C âm; Cổng Type C PD: Tối đa 100W (20V/5A).
- Thông số: Chi tiết
- Input: Type C đực
- Output: 2 cổng Type C âm
- Cổng Type C PD: Tối đa 100W (20V/5A)
- Cổng Type C dữ liệu: Kết nối OTG, tốc độ tối đa 10Gbps Kết nối âm thanh như tai nghe.
- Chất liệu: Hợp kim
- Xuất hình: Không hỗ trợ

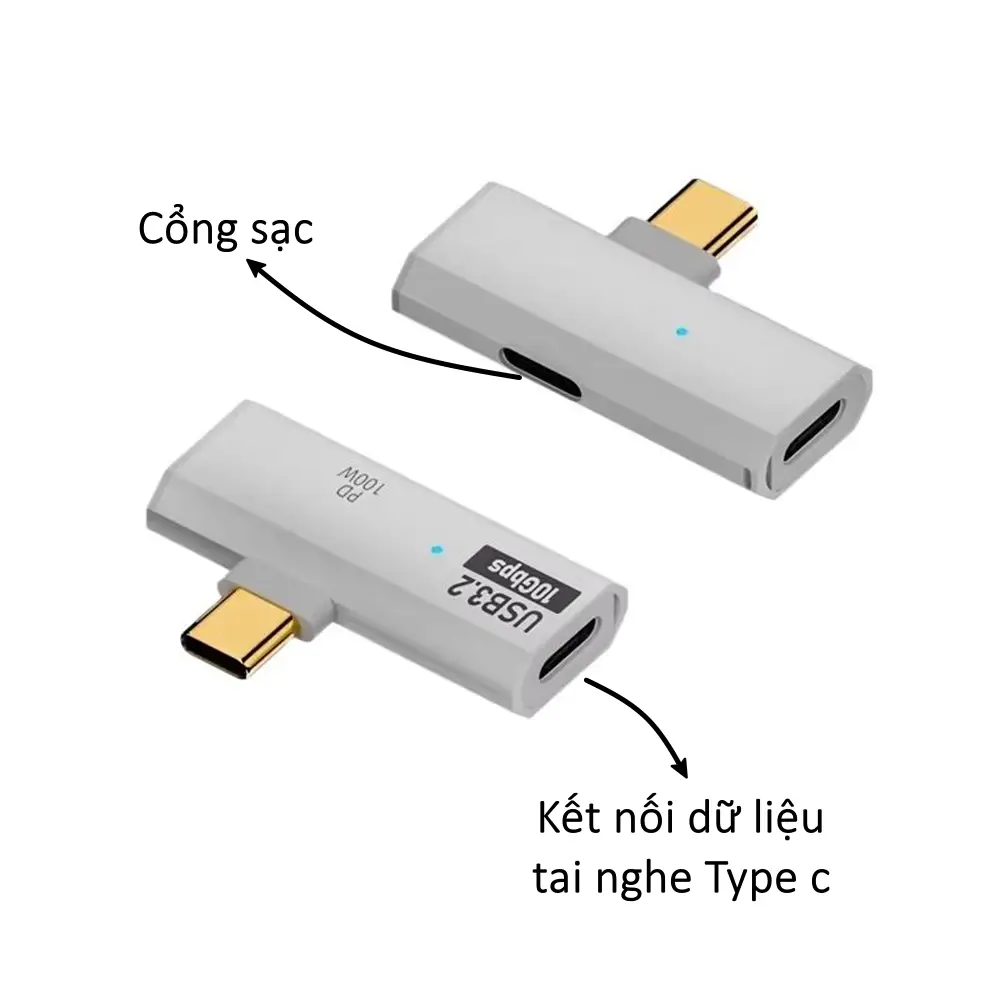

(kết nối sạc)
─> Type c PD 100w
Type C đực ──> CTY462|
(kết nối điện thoại) -> Type c usb3.2 10Gbps
(kết nối dữ liệu, tai nghe)

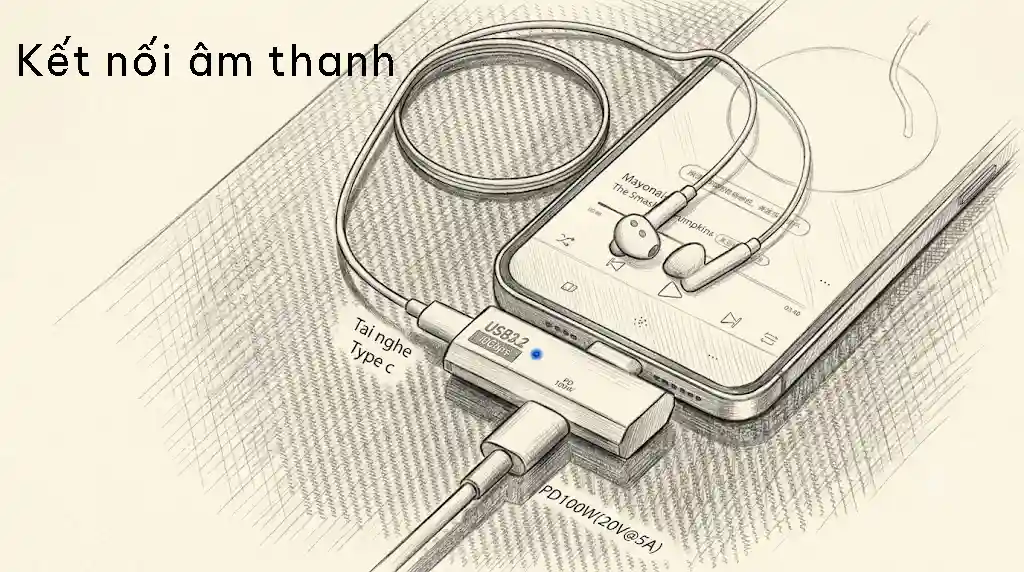

Kết nối với tai nghe Type c
Cách kết nối từng bước
- Xác định đúng đầu cắm và chiều kết nối. Không dùng lực nếu đầu cắm không đúng chuẩn.
- Kết nối phía nguồn trước, sau đó kết nối thiết bị đích.
- Nếu dùng cho sạc, kiểm tra công suất của bộ nguồn, cáp và thiết bị nhận. Nếu dùng dữ liệu, kiểm tra chuẩn cổng ở cả hai phía.
- Nếu dùng hình ảnh hoặc âm thanh, kiểm tra cổng nguồn có thật sự hỗ trợ chức năng đó; Type C chỉ là hình dạng đầu nối và không tự bảo đảm có video/audio.
- Sau khi thiết bị được nhận, đặt độ phân giải, tần số, chế độ âm thanh hoặc chế độ truyền file phù hợp với nhu cầu.
Điều kiện để đạt đúng thông số
Hướng dẫn CTY462 không làm tăng khả năng của cổng nguồn hay thiết bị đích. Nếu trang sản phẩm công bố tốc độ, công suất hoặc độ phân giải tối đa, toàn bộ hệ thống gồm nguồn phát, cổng kết nối, cáp trung gian và thiết bị nhận đều phải hỗ trợ mức tương ứng. Khi một thành phần có giới hạn thấp hơn, kết nối sẽ hoạt động theo giới hạn thấp nhất.
Để kiểm tra, hãy bắt đầu với kết nối trực tiếp. Chỉ thêm hub, dock, dây nối dài hoặc đầu chuyển khác sau khi cấu hình cơ bản đã hoạt động ổn định.
Cách kiểm tra nhanh khi gặp lỗi
- Không nhận thiết bị: tháo và cắm lại chắc chắn, sau đó thử một cổng khác trên thiết bị nguồn.
- Tốc độ hoặc công suất thấp: kiểm tra thông số của nguồn, cáp và thiết bị đích; không chỉ nhìn thông số tối đa của CTY462.
- Không có hình hoặc âm thanh: kiểm tra chức năng video/audio của cổng nguồn và chọn đúng Input/Output trong hệ điều hành hoặc màn hình.
- Kết nối chập chờn: bỏ các thiết bị trung gian, thử cáp ngắn hơn và tránh để trọng lượng dây bẻ ngang cổng.
- Vẫn lỗi: thử CTY462 trên thiết bị thứ hai để phân biệt lỗi tương thích và lỗi phần cứng.
Khi nào nên dùng CTY462?
Sản phẩm phù hợp khi đúng loại đầu nối và các chức năng trên trang sản phẩm khớp với nhu cầu thực tế. Không nên chọn chỉ dựa trên việc đầu cắm vừa về kích thước. Trước khi mua hoặc lắp đặt, hãy xác định rõ nhu cầu là sạc, dữ liệu, hình ảnh, âm thanh hay chuyển đổi giữa nhiều thiết bị.
Thông tin sản phẩm và hình ảnh tham chiếu: CTY462 tại HPS. Tham khảo thông tin chuẩn kết nối tại USB-IF.
Kết luận
Hướng dẫn CTY462 nên được sử dụng theo đúng chiều kết nối và đúng chức năng đã xác minh. Cách kiểm tra hiệu quả nhất là bắt đầu từ cấu hình đơn giản, xác nhận từng chức năng rồi mới mở rộng hệ thống. Điều này giúp tránh nhầm lỗi sản phẩm với giới hạn của nguồn phát, cáp hoặc thiết bị nhận.
