Hướng dẫn CTBT3-P061 áp dụng cho cáp Type C đực ↔ Type C đực CTBT3-P061. Theo dữ liệu sản phẩm live trên HPS, cáp hỗ trợ truyền dữ liệu tối đa 40Gbps, sử dụng với thiết bị Thunderbolt 3 tương thích, hỗ trợ USB Power Delivery tối đa 100W – 20V/5A và có thể truyền dữ liệu, hình ảnh và nguồn điện trên cùng đường cáp khi thiết bị ở hai đầu cùng hỗ trợ.
Trong hộp có gì?
Dữ liệu sản phẩm live hiện không công bố riêng danh sách phụ kiện trong hộp. Hướng dẫn này chỉ áp dụng cho cáp CTBT3-P061, không dùng chung cho các mã Type C khác có thông số hoặc giao thức khác.
Hướng dẫn CTBT3-P061: xác định đúng chức năng của cáp
| Đầu kết nối | Type C đực ↔ Type C đực, cắm đảo chiều. |
|---|---|
| Dữ liệu | Tối đa 40Gbps khi toàn bộ hệ thống hỗ trợ giao thức tương ứng. |
| Thunderbolt 3 | Hỗ trợ sử dụng với thiết bị và cổng Thunderbolt 3 tương thích. Không mặc định mô tả đây là cáp Thunderbolt 3 được chứng nhận nếu không có tài liệu chứng nhận. |
| Power Delivery | Tối đa 100W – 20V/5A. |
| Video | Có thể truyền tín hiệu hình ảnh khi cổng nguồn và thiết bị hiển thị hỗ trợ chế độ video tương ứng. Dữ liệu live không công bố một mức độ phân giải cố định cho CTBT3-P061. |
| Cấu trúc dây | 8 × Coaxial theo thông tin sản phẩm. |
| Vật liệu | Vỏ đầu cáp hợp kim nhôm; dây bọc PVC. |
Quan trọng: Type C là hình dạng đầu nối, không đồng nghĩa với Thunderbolt 3, video hoặc PD 100W. Muốn dùng chức năng nào thì cổng và thiết bị ở hai đầu phải hỗ trợ chức năng đó.
Hướng dẫn CTBT3-P061: kiểm tra trước khi kết nối
- Muốn đạt 40Gbps: cổng nguồn, cáp CTBT3-P061 và thiết bị đích phải hỗ trợ giao thức/băng thông phù hợp.
- Muốn dùng Thunderbolt 3: cả thiết bị nguồn và thiết bị đích phải hỗ trợ Thunderbolt 3 tương thích.
- Muốn xuất hình: cổng Type C nguồn phải có chức năng video và thiết bị nhận phải hỗ trợ đường video tương ứng.
- Muốn sạc tối đa 100W: củ sạc USB PD, CTBT3-P061 và thiết bị nhận phải cùng hỗ trợ mức cần dùng; thông số tối đa của cáp là 20V/5A.
- Muốn dùng USB Audio: host và thiết bị âm thanh phải hỗ trợ USB Audio số.

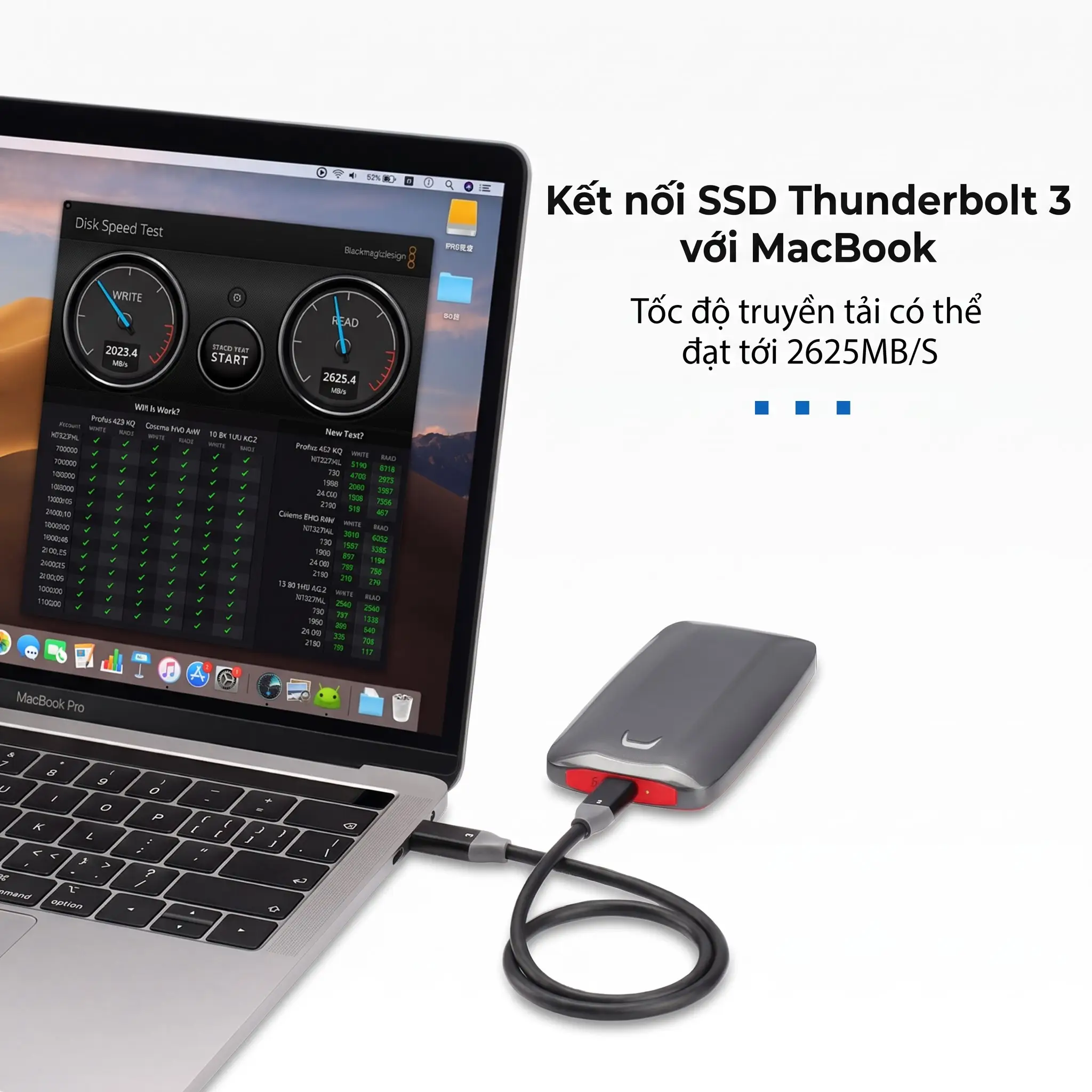

1. Truyền dữ liệu tối đa 40Gbps
Sơ đồ kết nối
Laptop / PC/ điện thoại
(Type C cái)
↑
│ ┌─────────────────────────────┐
└─────┼Type C đực │
│ │
│ CTBT3-P061 │
│ │
│ Type C đực │
└──────────────┼──────────────┘
│
│ Tối đa 40Gbps
↓
(Type C cái)
SSD / Dock / Thiết bị lưu trữ
Điều kiện
- Hai thiết bị có cổng Type C hỗ trợ giao thức dữ liệu tương thích.
- Thiết bị lưu trữ hoặc dock đủ khả năng khai thác băng thông cao.
- Không chèn adapter hoặc hub có băng thông thấp hơn vào giữa nếu cần tốc độ tối đa.
Cách kết nối
- Cắm một đầu CTBT3-P061 vào laptop hoặc PC.
- Cắm đầu còn lại vào SSD, dock hoặc thiết bị Type C tương thích.
- Chờ hệ điều hành nhận thiết bị.
- Với ổ lưu trữ, tháo an toàn trước khi rút cáp.
Thông số đạt được
- Băng thông đường truyền tối đa 40Gbps trong hệ thống tương thích.
Giới hạn / lưu ý
- 40Gbps là băng thông tối đa của đường truyền, không phải tốc độ đọc/ghi cố định của SSD.
- Ổ SSD, controller, hộp ổ cứng hoặc dock có thể là thành phần giới hạn tốc độ.
- Nếu một cổng chỉ hỗ trợ mức thấp hơn, toàn bộ kết nối sẽ hoạt động theo giới hạn thấp hơn.
2. Sử dụng với thiết bị Thunderbolt 3
CTBT3-P061 được công bố là cáp Type C hỗ trợ Thunderbolt 3. Điều này khác với cách ghi “cáp Thunderbolt 3 được chứng nhận”. Dữ liệu live hiện không cung cấp tài liệu chứng nhận riêng, vì vậy bài hướng dẫn chỉ dùng cách mô tả “hỗ trợ Thunderbolt 3”.
Điều kiện
- Cổng trên máy tính phải hỗ trợ Thunderbolt 3.
- Thiết bị đích như dock, SSD hoặc eGPU phải hỗ trợ Thunderbolt 3 tương thích.
- Firmware, hệ điều hành và driver của thiết bị phải hoạt động bình thường.
Không nên xác định Thunderbolt chỉ bằng hình dạng cổng Type C. Hãy kiểm tra thông số kỹ thuật hoặc ký hiệu Thunderbolt trên thiết bị.
3. Kết nối Docking Station
Sơ đồ kết nối
Laptop / PC/ điện thoại
(Type C cái)
↑
│ ┌─────────────────────────────┐
└─────┼Type C đực │
│ │
│ CTBT3-P061 │
│ │
│ Type C đực │
└──────────────┼──────────────┘
│
│
↓
(Type c âm)
Docking Station
Cách kết nối
- Cắm CTBT3-P061 từ cổng Type C/Thunderbolt tương thích trên máy vào cổng Host của dock.
- Cấp nguồn cho dock nếu dock yêu cầu nguồn riêng.
- Kết nối màn hình, SSD, USB hoặc mạng vào dock.
- Kiểm tra từng chức năng riêng: dữ liệu, màn hình và sạc.
Giới hạn / lưu ý
- CTBT3-P061 không bổ sung tính năng mà cổng nguồn không có.
- Nếu máy chỉ hỗ trợ USB dữ liệu nhưng không có video, cáp không tự tạo chức năng video cho dock.
- Công suất sạc qua dock phụ thuộc dock, bộ nguồn và thiết bị nhận.
4. Truyền tín hiệu hình ảnh
Sơ đồ kết nối
Laptop / PC/ điện thoại
(Type C cái)
↑
│ ┌─────────────────────────────┐
└─────┼Type C đực │
│ │
│ CTBT3-P061 │
│ │
│ Type C đực │
└──────────────┼──────────────┘
│
│
↓
(Type c âm)
Màn hình/ Tivi/ máy chiếu
Điều kiện
- Cổng Type C nguồn phải hỗ trợ xuất video hoặc giao thức tương thích có mang tín hiệu hình ảnh.
- Màn hình hoặc dock ở đầu nhận phải hỗ trợ nhận video qua Type C.
- GPU và hệ điều hành phải hỗ trợ cấu hình màn hình cần dùng.
Thông số đạt được
Dữ liệu sản phẩm live xác nhận CTBT3-P061 có thể truyền tín hiệu hình ảnh trong hệ thống tương thích, nhưng không công bố một mức độ phân giải hoặc tần số quét cố định. Vì vậy bài hướng dẫn không tự bổ sung 4K, 8K hoặc số Hz cụ thể.
Giới hạn / lưu ý
- Không phải mọi cổng Type C đều xuất được hình.
- Khả năng hiển thị phụ thuộc GPU, giao thức, dock/màn hình và thiết bị nguồn.
- Nếu không có hình, kiểm tra cổng nguồn trước khi kết luận lỗi cáp.

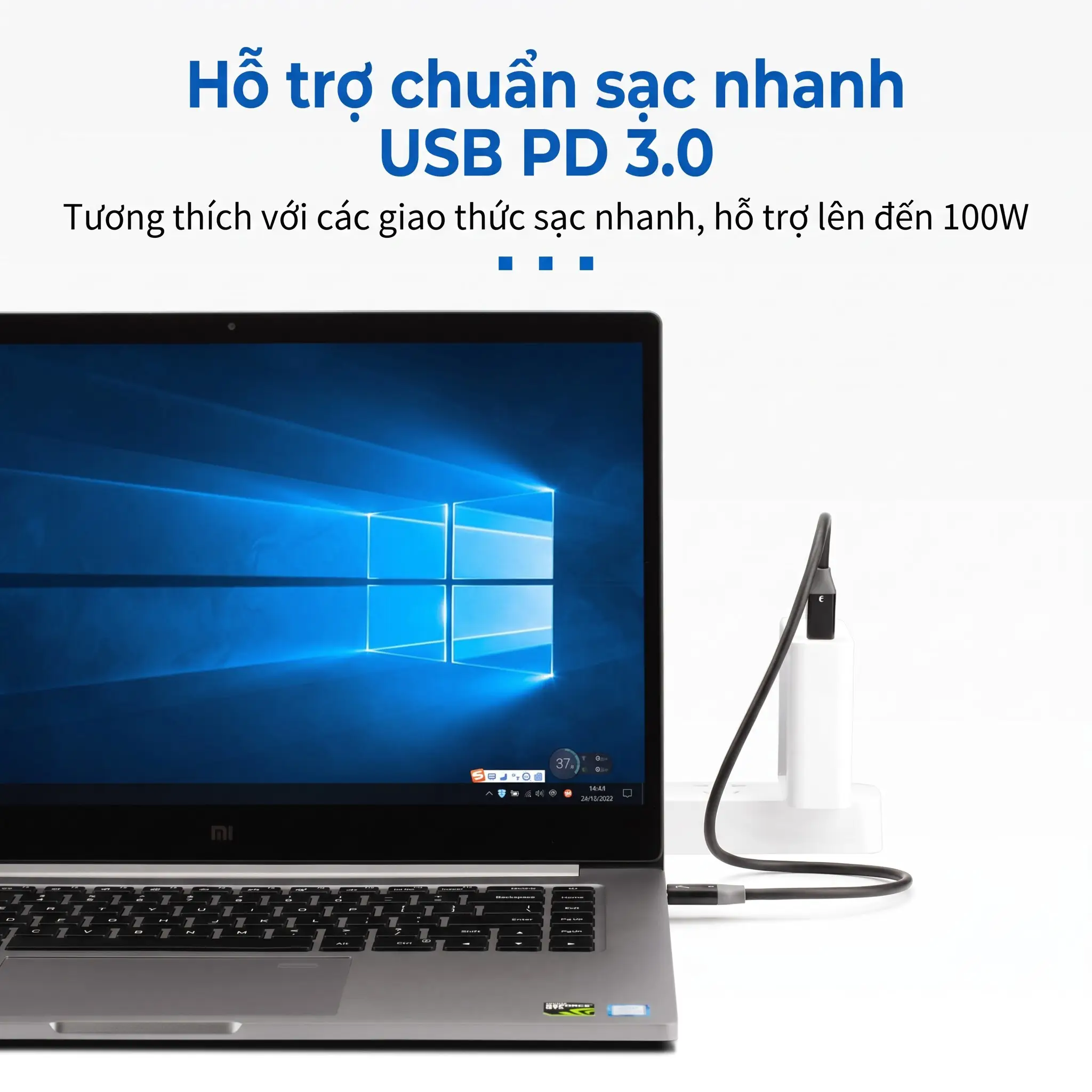

5. Sạc USB Power Delivery tối đa 100W – 20V/5A
Sơ đồ kết nối
Củ sạc Type C USB PD
(20V/5A, tối đa 100W)
↑
│ ┌─────────────────────────────┐
└─────┼Type C đực │
│ │
│ CTBT3-P061 │
│ │
│ Type C đực │
└──────────────┼──────────────┘
│
│
↓
(Type c âm)
Laptop / PC/ điện thoại
Điều kiện
- Củ sạc Type C USB PD hỗ trợ công suất cần dùng.
- Thiết bị nhận hỗ trợ USB Power Delivery.
- Mức tối đa theo thông số CTBT3-P061 là 100W – 20V/5A.
Cách kết nối
- Nối CTBT3-P061 giữa củ sạc Type C USB PD và thiết bị nhận.
- Cắm củ sạc vào nguồn điện.
- Kiểm tra trạng thái sạc trên thiết bị.
Giới hạn / lưu ý
- 100W là giới hạn tối đa của cáp, không phải mức mọi thiết bị luôn nhận.
- Củ sạc 65W chỉ cung cấp tối đa theo giới hạn của chính củ sạc.
- Thiết bị chỉ nhận 60W sẽ không nhận 100W chỉ vì dùng CTBT3-P061.
- Toàn bộ quá trình sạc phụ thuộc thương lượng giữa nguồn, cáp và thiết bị nhận.
6. Kết nối eGPU
Sơ đồ kết nối
Laptop / PC
(Type C cái)
↑
│ ┌─────────────────────────────┐
└─────┼Type C đực │
│ │
│ CTBT3-P061 │
│ │
│ Type C đực │
└──────────────┼──────────────┘
│
│
↓
(Type c âm)
Hộp eGPU)
Điều kiện
- Máy tính hỗ trợ Thunderbolt 3 tương thích với eGPU.
- Hộp eGPU hỗ trợ giao thức phù hợp.
- Hệ điều hành, firmware và driver hỗ trợ cấu hình eGPU đang sử dụng.
Giới hạn / lưu ý
CTBT3-P061 chỉ đóng vai trò đường truyền. Cáp không tự tạo khả năng hỗ trợ eGPU cho máy không có giao thức/phần cứng cần thiết.
7. Kết nối tai nghe Type C hoặc USB DAC
Sơ đồ kết nối
Laptop / PC
(Type C cái)
↑
│ ┌─────────────────────────────┐
└─────┼Type C đực │
│ │
│ CTBT3-P061 │
│ │
│ Type C đực │
└──────────────┼──────────────┘
│
│
↓
Tai nghe Type C
Điều kiện
- Host hỗ trợ Type C Audio.
- Tai nghe Type C hoặc USB DAC là thiết bị USB Audio số tương thích.
Cách kết nối
- Cắm CTBT3-P061 vào host.
- Cắm đầu còn lại vào thiết bị USB Audio tương thích.
- Nếu hệ điều hành không tự chuyển, chọn đúng Audio Output.
- Nếu thiết bị có microphone, kiểm tra riêng Audio Input.
Giới hạn / lưu ý
- CTBT3-P061 không phải DAC.
- Cáp chỉ truyền đường dữ liệu; codec, sample rate, bit depth và microphone phụ thuộc thiết bị âm thanh và host.
8. Cấu trúc dây và cách bảo quản
Theo dữ liệu sản phẩm, CTBT3-P061 sử dụng cấu trúc 8 × Coaxial, đầu cáp hợp kim nhôm và thân dây bọc PVC. Khi sử dụng, tránh kéo trực tiếp vào chân đầu cắm, không gập gắt tại một vị trí cố định và nên cuộn dây với bán kính vừa phải.
Cách kiểm tra nhanh khi CTBT3-P061 gặp lỗi
- Không đạt tốc độ mong muốn: kiểm tra chuẩn/giao thức của hai cổng và thiết bị đích.
- Thiết bị Thunderbolt 3 không nhận: xác nhận cả hai đầu thực sự hỗ trợ Thunderbolt 3.
- Không có hình: kiểm tra chức năng video của cổng nguồn và cổng nhận.
- Sạc thấp: kiểm tra củ sạc USB PD và giới hạn nhận sạc của thiết bị.
- eGPU không nhận: kiểm tra khả năng eGPU của máy, firmware, driver và hộp eGPU.
- USB Audio không hoạt động: thử thiết bị âm thanh trực tiếp trên host và chọn đúng Audio Output.
Lỗi thường gặp
CTBT3-P061 không đạt 40Gbps?
Kiểm tra: cổng nguồn, thiết bị đích, SSD/dock và giao thức ở cả hai đầu.
Cách xử lý: thử kết nối trực tiếp, bỏ adapter/hub trung gian và kiểm tra thông số cổng trên thiết bị. Cổng Type C nhưng thiết bị Thunderbolt 3 không nhận?
Type C không đồng nghĩa với Thunderbolt 3. Hãy xác nhận cổng trên máy và thiết bị đích thực sự hỗ trợ Thunderbolt 3 tương thích. Kết nối màn hình nhưng không có hình?
Kiểm tra: cổng Type C nguồn có chức năng video không, dock/màn hình có nhận video qua Type C không và GPU có nhận màn hình ngoài không. Sạc không đạt 100W?
Kiểm tra: củ sạc USB PD, profile 20V/5A và giới hạn nhận sạc của thiết bị.
Cách xử lý: bảo đảm toàn bộ chuỗi hỗ trợ mức công suất cần dùng. 100W là mức tối đa của cáp. eGPU không hoạt động?
Kiểm tra máy có hỗ trợ Thunderbolt 3/eGPU, firmware/driver và khả năng tương thích của hộp eGPU. CTBT3-P061 không tự bổ sung tính năng eGPU. Chưa rõ cách kết nối hoặc đã thử nhưng vẫn chưa sử dụng được?
Liên hệ shop qua khung chat ở góc dưới bên trái của website.
- Gửi mã đơn hàng để xác định đúng model.
- Gửi video hoặc hình ảnh toàn bộ cách kết nối.
- Cho biết đang dùng CTBT3-P061 cho dữ liệu, dock, màn hình, sạc, eGPU hay USB Audio.
- Cho biết model thiết bị ở hai đầu và cổng đang sử dụng.
Mô tả càng chi tiết thì shop càng hỗ trợ nhanh và chính xác.
