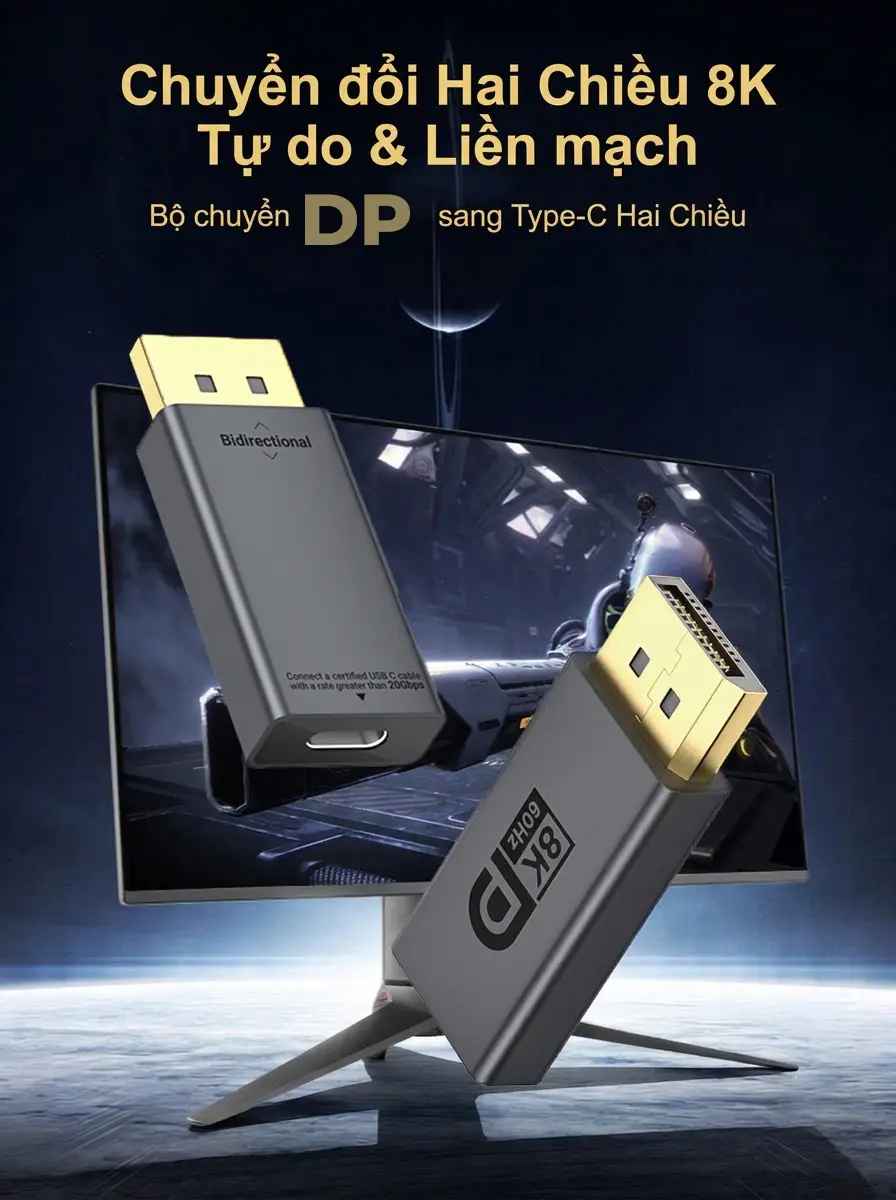

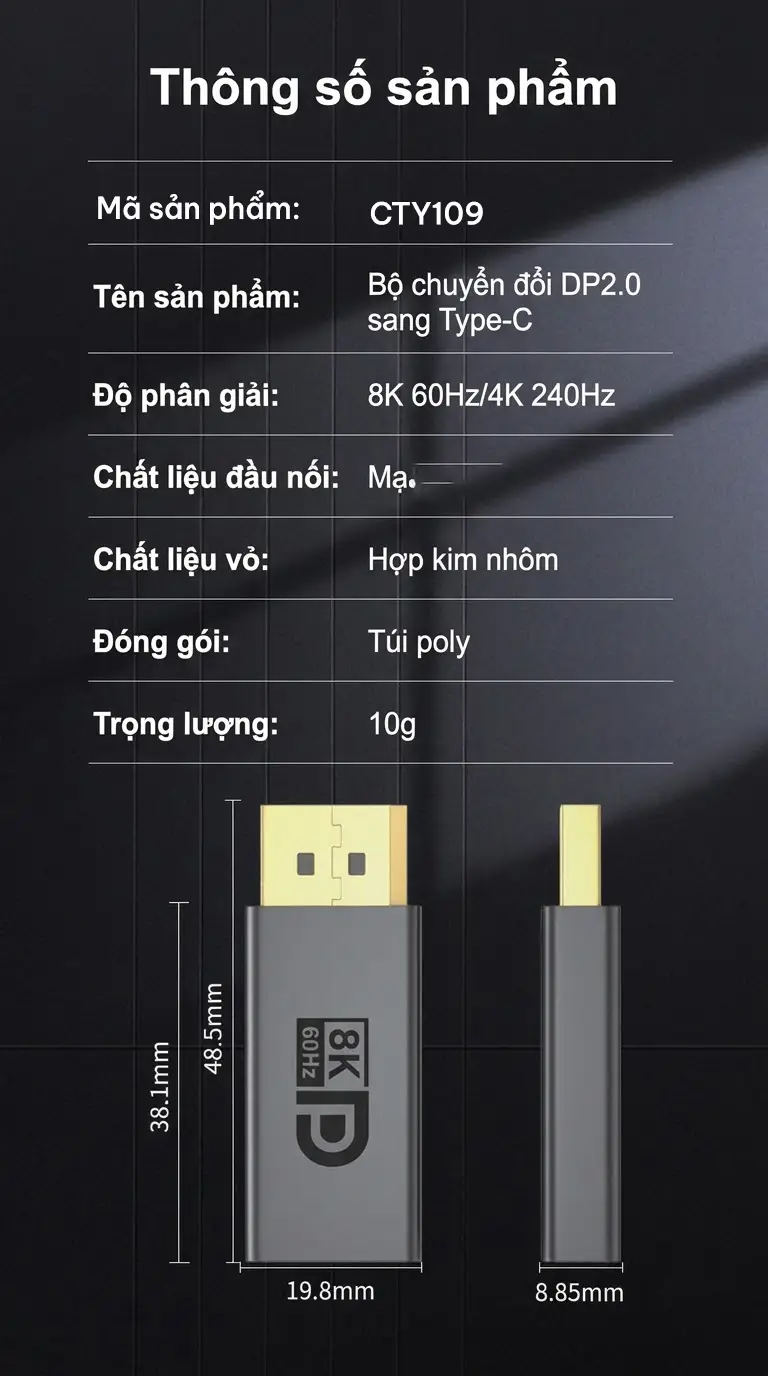

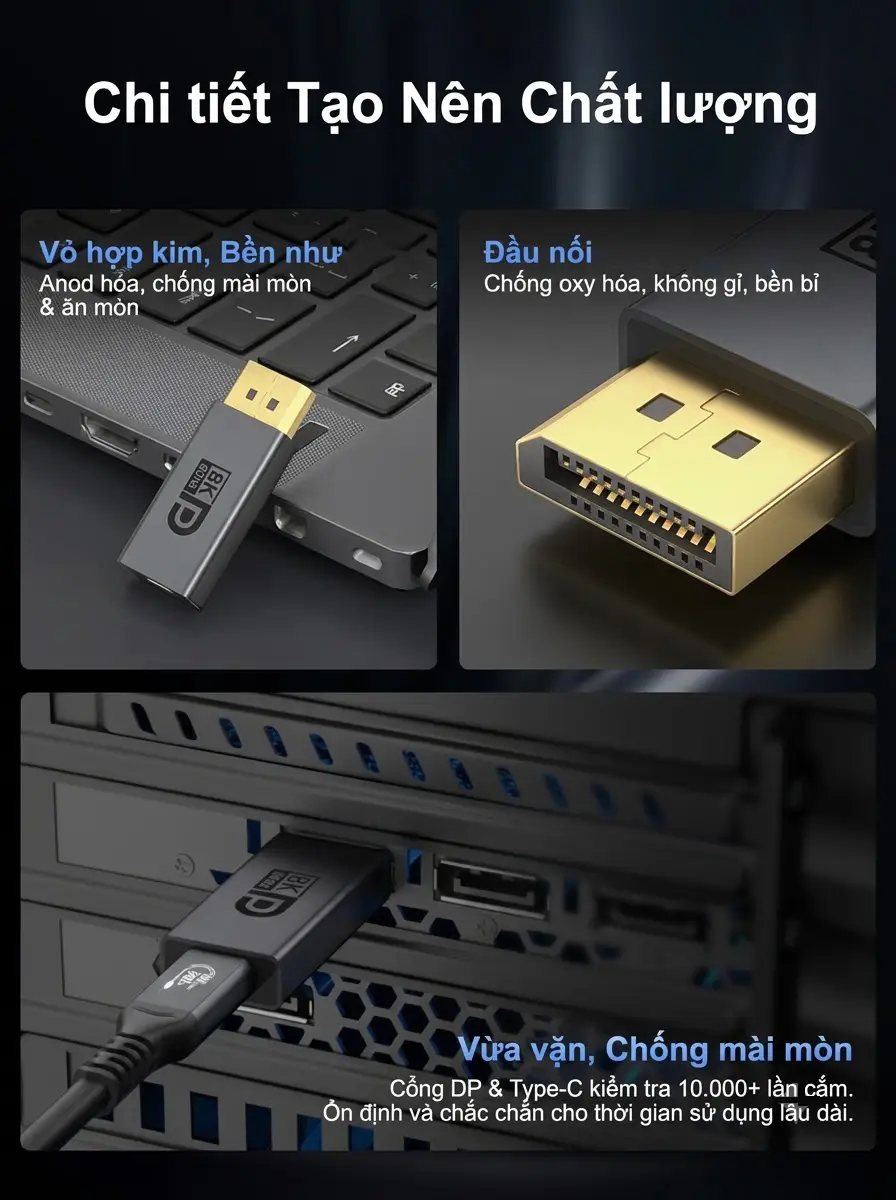

Bộ Chuyển DisplayPort Ra Type C Hai Chiều CTY109 8K 60Hz

DisplayPort ra Type C hoạt động như thế nào?

CTY109 không phải đầu chuyển đổi một chiều thông thường. Thiết bị được thiết kế để làm việc theo cả hai hướng tín hiệu giữa DisplayPort và Type C có hỗ trợ DisplayPort Alt Mode.

Nhờ khả năng này, cùng một adapter có thể được sử dụng trong hai hệ thống khác nhau: card đồ họa DisplayPort xuất sang màn hình Type C hoặc thiết bị Type C xuất hình sang màn hình DisplayPort.

Hướng 1: DisplayPort ra Type C

Đây là hướng sử dụng được ưu tiên của CTY109, đặc biệt phù hợp với người dùng có PC hoặc card đồ họa sử dụng DisplayPort nhưng muốn kết nối với màn hình di động Type C.

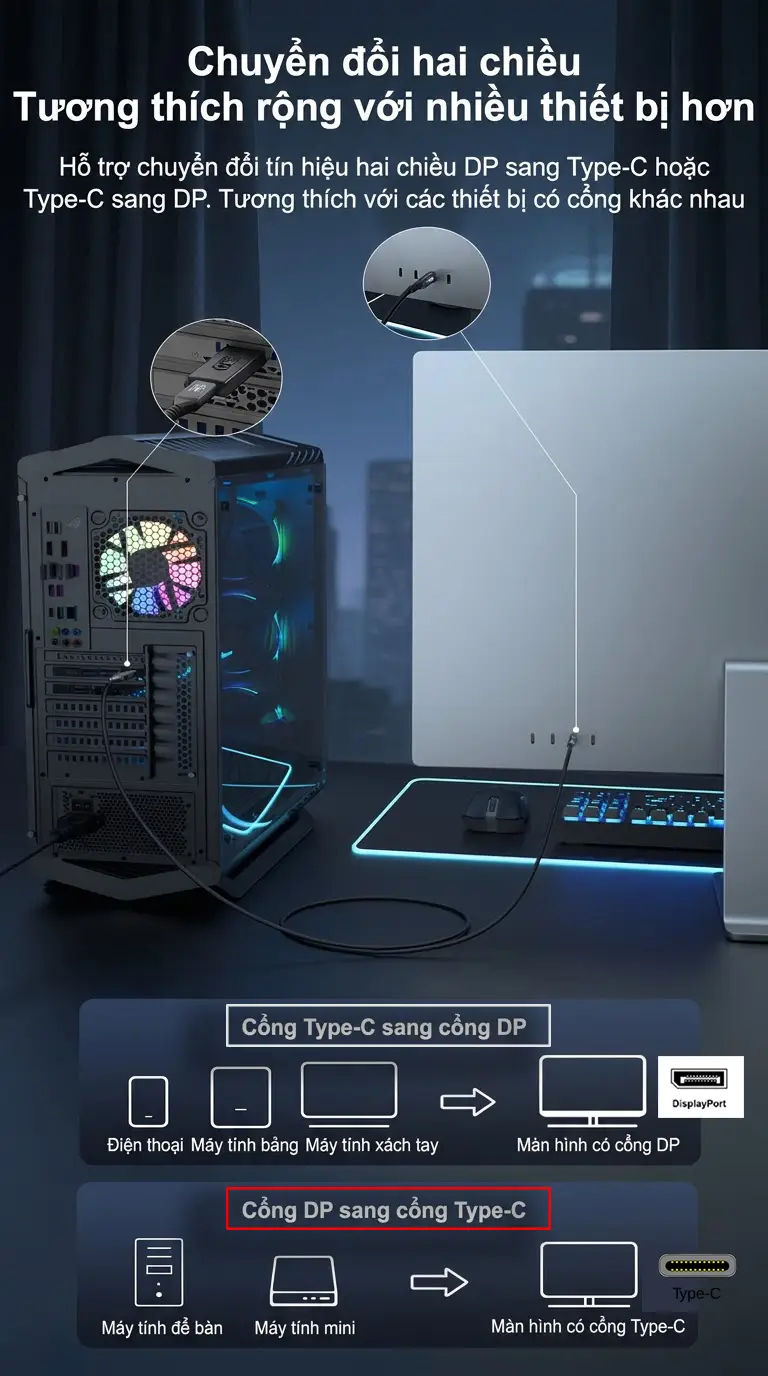

Sơ đồ kết nối:

PC / Card đồ họa [DP cái]
↓
CTY109 [DP đực ↔ Type C cái]
↓
Cáp Type C đực-đực hỗ trợ xuất hình
↓
Màn hình di động [Type C cái]

Cách kết nối

1. Cắm đầu DisplayPort đực của CTY109 vào cổng DisplayPort trên PC hoặc card đồ họa.
2. Kết nối cáp Type C đực-đực với cổng Type C cái trên CTY109.
3. Kết nối đầu còn lại của cáp với cổng Type C nhận hình ảnh trên màn hình.
4. Cấp nguồn riêng cho màn hình nếu màn hình yêu cầu nguồn ngoài.
5. Chọn độ phân giải và tần số quét phù hợp trong hệ điều hành.

Trong cấu hình này, CTY109 chủ yếu thực hiện chức năng truyền tín hiệu hình ảnh. Không nên mặc định adapter có thể cấp đủ nguồn cho mọi màn hình di động.

Hướng 2: Type C ra DisplayPort

CTY109 cũng có thể được sử dụng để truyền hình ảnh từ thiết bị có cổng Type C sang màn hình DisplayPort.

Sơ đồ kết nối:

Laptop / Tablet / thiết bị Type C [Type C cái]
↓
Cáp Type C đực-đực
↓
CTY109 [Type C cái ↔ DP đực]
↓
Màn hình [DisplayPort cái]

Ở chiều kết nối này, cổng Type C của thiết bị nguồn bắt buộc phải hỗ trợ DisplayPort Alt Mode. Cổng Type C chỉ hỗ trợ sạc hoặc USB dữ liệu thông thường sẽ không thể xuất hình qua CTY109.

Điều kiện để dùng màn hình Type C

Không phải tất cả cổng Type C trên màn hình đều có chức năng nhận tín hiệu hình ảnh. Khi sử dụng chiều DisplayPort → Type C, màn hình phải có cổng Type C hỗ trợ nhận tín hiệu hình ảnh qua DisplayPort Alt Mode.

Một số màn hình di động sử dụng một cổng Type C cho tín hiệu hình ảnh và một cổng khác để cấp nguồn. Trong trường hợp này, cần cấp nguồn riêng cho màn hình theo hướng dẫn của nhà sản xuất.

CTY109 không nên được xem là bộ cấp nguồn cho màn hình. Chức năng chính của sản phẩm là chuyển đổi và truyền tín hiệu hình ảnh.

Yêu cầu đối với cáp Type C

Ở phía Type C, chất lượng và khả năng của cáp ảnh hưởng trực tiếp đến độ phân giải và tần số quét có thể sử dụng.

Đối với các chế độ hình ảnh băng thông cao, nên sử dụng cáp Type C hỗ trợ truyền video và băng thông phù hợp. Theo cấu hình sử dụng của CTY109, ưu tiên cáp Type C có khả năng truyền dữ liệu từ 20Gbps trở lên và hỗ trợ DisplayPort Alt Mode.

Cáp Type C chỉ hỗ trợ sạc sẽ không thể truyền hình ảnh dù đầu cắm vật lý hoàn toàn tương thích.

Hỗ trợ 8K 60Hz

CTY109 hỗ trợ độ phân giải tối đa 8K 60Hz trong hệ thống tương thích. Với các chế độ tín hiệu băng thông cao, DSC có thể được sử dụng tùy theo khả năng của nguồn phát và màn hình.

Để đạt 8K 60Hz, không chỉ adapter mà toàn bộ chuỗi thiết bị phải đáp ứng yêu cầu. Card đồ họa hoặc thiết bị nguồn phải hỗ trợ chế độ xuất tương ứng, cáp Type C phải đủ băng thông và màn hình phải hỗ trợ chế độ hình ảnh đó.

Nếu một thành phần trong chuỗi có giới hạn thấp hơn, độ phân giải hoặc tần số quét thực tế sẽ giảm theo giới hạn của thành phần đó.

Hỗ trợ 4K 240Hz

CTY109 có thể hỗ trợ chế độ 4K 240Hz trong cấu hình tương thích. Đây là chế độ tín hiệu có yêu cầu băng thông rất cao, vì vậy khả năng hoạt động thực tế phụ thuộc nhiều vào nguồn phát, GPU, màn hình, DSC và cáp Type C sử dụng.

Việc màn hình hỗ trợ 4K 240Hz không đồng nghĩa hệ thống sẽ tự động hoạt động ở mức này. Người dùng cần kiểm tra khả năng xuất tín hiệu của card đồ họa, chế độ DSC và thông số cổng của màn hình.

DisplayPort 1.4 và DSC

CTY109 sử dụng chuẩn DisplayPort 1.4. Với các cấu hình độ phân giải hoặc tần số quét vượt quá băng thông truyền không nén thông thường, hệ thống có thể sử dụng Display Stream Compression – DSC khi cả nguồn phát và thiết bị hiển thị cùng hỗ trợ.

DSC là cơ chế nén hình ảnh được thiết kế cho truyền tải tín hiệu hiển thị băng thông cao. Adapter không thể tự kích hoạt DSC nếu card đồ họa hoặc màn hình không hỗ trợ.

HDR và màu sâu 12-bit

CTY109 hỗ trợ truyền tín hiệu HDR trong hệ thống tương thích. HDR yêu cầu nguồn phát, nội dung, đường truyền và màn hình đều hỗ trợ chế độ HDR tương ứng.

Sản phẩm cũng hỗ trợ màu sâu 12-bit tùy chế độ hình ảnh. Khả năng sử dụng độ sâu màu cụ thể phụ thuộc vào độ phân giải, tần số quét, định dạng màu, DSC và thiết bị trong chuỗi kết nối.

Do đó không nên hiểu rằng mọi chế độ 8K 60Hz hoặc 4K 240Hz đều mặc định hoạt động ở 12-bit.

Ứng dụng với màn hình di động Type C

Một trong những ứng dụng thực tế quan trọng nhất của CTY109 là kết nối card đồ họa rời với màn hình di động Type C.

Nhiều card đồ họa máy tính để bàn cung cấp DisplayPort nhưng không có cổng Type C xuất hình. CTY109 tạo cầu nối từ cổng DisplayPort của GPU tới màn hình Type C thông qua cáp Type C hỗ trợ video.

Giải pháp này phù hợp khi sử dụng màn hình di động làm màn hình phụ cho làm việc, theo dõi thông số, dựng hình hoặc các hệ thống máy tính cần thêm không gian hiển thị.

Ứng dụng Type C sang DisplayPort

Ở chiều ngược lại, laptop, máy tính bảng hoặc thiết bị di động có Type C hỗ trợ DisplayPort Alt Mode có thể kết nối với màn hình DisplayPort thông qua CTY109.

Điểm cần kiểm tra quan trọng nhất là khả năng xuất hình của cổng Type C. Hình dạng Type C giống nhau nhưng chức năng của từng cổng có thể khác nhau tùy thiết bị.

Không cần cài đặt driver

CTY109 hoạt động theo cơ chế truyền tín hiệu DisplayPort nên thông thường không yêu cầu cài đặt trình điều khiển riêng cho adapter.

Sau khi kết nối đúng chiều tín hiệu, hệ điều hành và GPU sẽ nhận diện màn hình thông qua đường DisplayPort. Độ phân giải và tần số quét có thể được thiết lập trong phần cài đặt màn hình của hệ điều hành hoặc phần mềm điều khiển GPU.

Thiết bị phù hợp

Phía DisplayPort:

• Máy tính để bàn có DisplayPort.
• Card đồ họa rời có DisplayPort.
• Máy tính mini có DisplayPort.
• Laptop có DisplayPort.
• Màn hình có DisplayPort Input khi sử dụng chiều Type C → DisplayPort.

Phía Type C:

• Màn hình di động Type C hỗ trợ nhận hình ảnh DP Alt Mode.
• Laptop có Type C hỗ trợ xuất hình.
• Máy tính bảng có Type C hỗ trợ DisplayPort Alt Mode.
• Điện thoại có Type C hỗ trợ xuất hình DisplayPort Alt Mode.

Cách kiểm tra khi không có hình

• Kiểm tra chiều kết nối đang sử dụng.
• Kiểm tra cổng Type C có thực sự hỗ trợ DisplayPort Alt Mode hay không.
• Kiểm tra cáp Type C có hỗ trợ truyền hình ảnh, không chỉ hỗ trợ sạc.
• Nếu dùng màn hình di động, thử cấp nguồn riêng cho màn hình.
• Giảm độ phân giải và tần số quét xuống mức thấp hơn để kiểm tra kết nối trước.
• Thử kết nối nguồn phát trực tiếp với một màn hình khác để kiểm tra cổng DisplayPort.
• Kiểm tra cài đặt màn hình trong hệ điều hành hoặc phần mềm điều khiển GPU.

Lưu ý khi sử dụng CTY109

• Chiều DisplayPort → Type C yêu cầu màn hình Type C hỗ trợ nhận tín hiệu DisplayPort Alt Mode.
• Chiều Type C → DisplayPort yêu cầu cổng Type C của thiết bị nguồn hỗ trợ xuất hình DisplayPort Alt Mode.
• Adapter chủ yếu truyền tín hiệu hình ảnh, không thay thế bộ nguồn của màn hình di động.
• Cáp Type C phải hỗ trợ truyền hình ảnh và có băng thông phù hợp.
• 8K 60Hz và 4K 240Hz yêu cầu toàn bộ hệ thống tương thích.
• DSC chỉ hoạt động khi nguồn phát và màn hình cùng hỗ trợ.
• 12-bit phụ thuộc chế độ hình ảnh, không mặc định áp dụng cho mọi độ phân giải và tần số quét.
• Khi gặp lỗi không có hình, nên thử 1080p hoặc 4K 60Hz trước rồi tăng dần chế độ hiển thị.
