Hướng dẫn Type C PD sang DC ASUS MSI áp dụng cho nhóm đầu chuyển/cáp chuyển Type C PD sang DC cho ASUS/MSI. Cần phân biệt đầu chuyển 100W và cáp chuyển 140W.
1. Xác định đúng sản phẩm và điều kiện sử dụng
- Đầu chuyển 100W: 5.5×2.5 hoặc 4.0×1.35, tối đa 20V/5A.
- Cáp chuyển 140W: 6.0×3.7 hoặc 4.5×3.0, tối đa 20V/7A theo dữ liệu sản phẩm.
- Phải chọn đúng kích thước DC và công suất máy.
- Không dùng USB A thay nguồn PD 20V.
2. Kết nối nguồn
Nguồn Type C PD → sản phẩm → laptop/mini PC.
Củ sạc Type C PD
↓
Cáp Type C
↓
↑
┌─────────────┴─────────────┐
│ Type C cái │
│ │
│ ASUS/MSI DC │
│ │
│ DC đực │
└─────────────┬─────────────┘
│
↓
Laptop / Mini PC

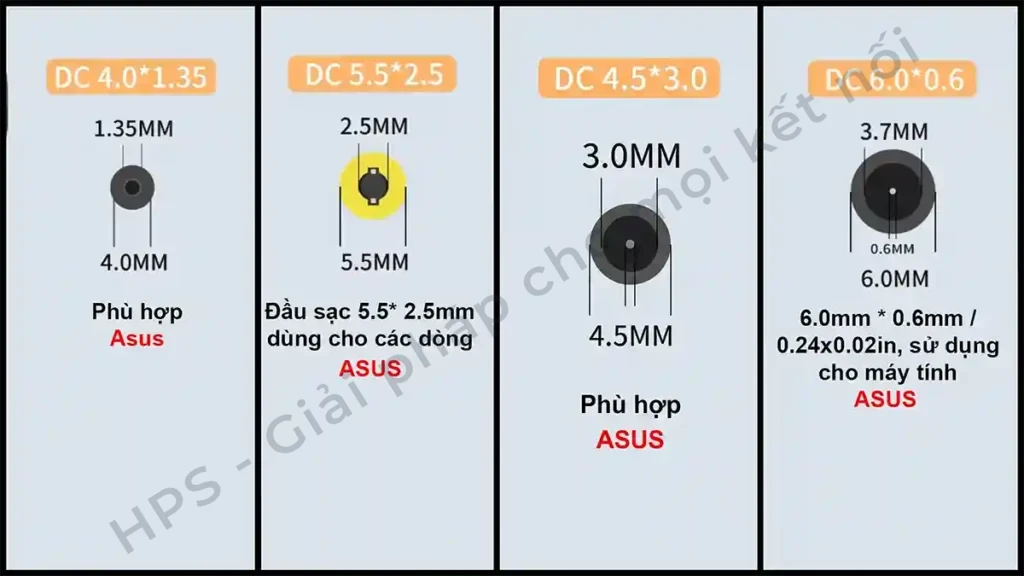

3. Chọn đúng đầu DC
Đầu vừa cơ khí chưa đủ để kết luận tương thích.
Chọn đúng đầu DC
5.5×2.5 / 4.0×1.35 / 6.0×3.7 / 4.5×3.0
│
Đầu vừa cơ khí ≠ chắc chắn tương thích điện
4. Phân biệt 100W và 140W
Không dùng nhầm yêu cầu nguồn giữa hai nhóm.
Nguồn PD đúng điện áp
↓
100W 20V/5A hoặc 140W 20V/7A
↓
Theo dõi báo sạc / nhiệt độ5. Lưu ý với bản cáp 140W

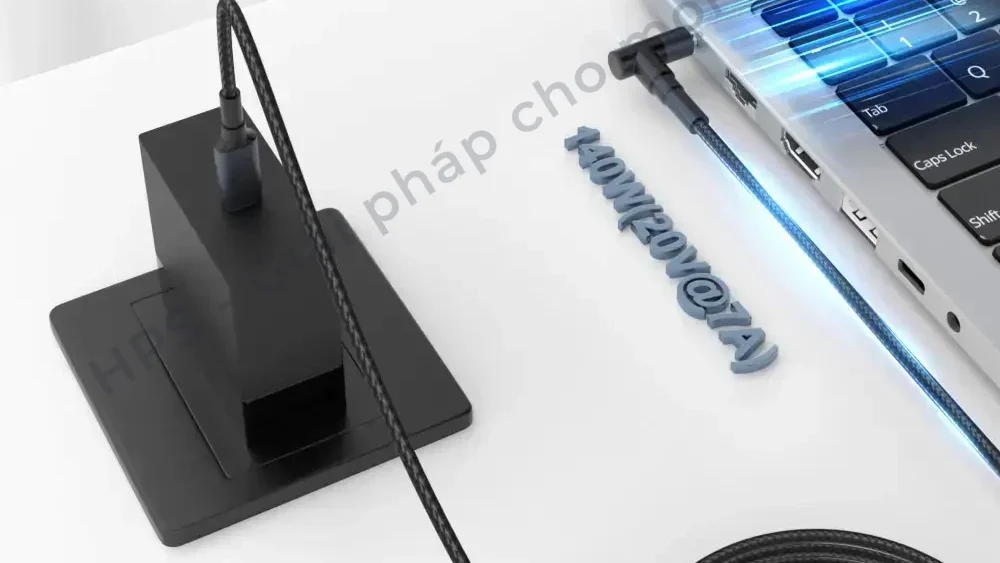

Dữ liệu sản phẩm nêu nhóm cáp chuyển 140W ở cấu hình 20V/7A. Cần nguồn và thiết bị hỗ trợ mức tương ứng.
Thông số cần nhớ
| Hạng mục | Thông tin |
|---|---|
| Nhóm 100W | 5.5×2.5 / 4.0×1.35; 20V/5A |
| Nhóm 140W | 6.0×3.7 / 4.5×3.0; 20V/7A theo dữ liệu sản phẩm |
Hướng dẫn Type C PD sang DC ASUS MSI – kiểm tra nhanh trước khi báo lỗi
- Kiểm tra đúng model/phiên bản.
- Kiểm tra đúng loại cổng ở hai đầu.
- Thử cấu hình đơn giản nhất trước.
- Loại bỏ hub/đầu nối trung gian khi khoanh vùng lỗi.
- Chỉ tăng độ phân giải, tốc độ hoặc công suất sau khi cấu hình cơ bản hoạt động ổn định.
Lỗi thường gặp
Chọn 100W hay 140W?
Đối chiếu công suất sạc gốc và đúng đầu DC.
Đầu 4.5×3.0 thuộc nhóm nào?
Nhóm cáp chuyển 140W theo dữ liệu hiện tại.
Đầu 5.5×2.5 thuộc nhóm nào?
Nhóm đầu chuyển 100W.
Nguồn 100W dùng với bản 140W?
Có thể chỉ cấp theo khả năng nguồn, không đạt 140W.
Đầu vừa nhưng máy không nhận?
Kiểm tra điện áp, công suất và nhận dạng nguồn.
Có dùng cáp USB A?
Không cho mục đích cấp nguồn laptop này.
Hỗ trợ kỹ thuật
Nếu cần hỗ trợ, gửi mã đơn hàng, ảnh/video toàn bộ đường kết nối, model thiết bị và mô tả lỗi qua cửa sổ chat HPS. Mô tả càng chi tiết thì shop càng hỗ trợ nhanh và chính xác. Khi đối chiếu Hướng dẫn Type C PD sang DC ASUS MSI, vui lòng cho biết bước đã thử. Hướng dẫn Type C PD sang DC ASUS MSI ưu tiên kiểm tra cấu hình đơn giản trước; nếu kết quả khác Hướng dẫn Type C PD sang DC ASUS MSI, gửi ảnh/video để HPS khoanh vùng nhanh hơn.
