Hướng dẫn C110-F115 dành cho cáp FPC ngắn khoảng 13cm Type C đực sang Type C đực. Cáp hỗ trợ dữ liệu tối đa 10Gbps, PD tối đa 100W và xuất hình 4K 60Hz khi toàn bộ hệ thống tương thích.

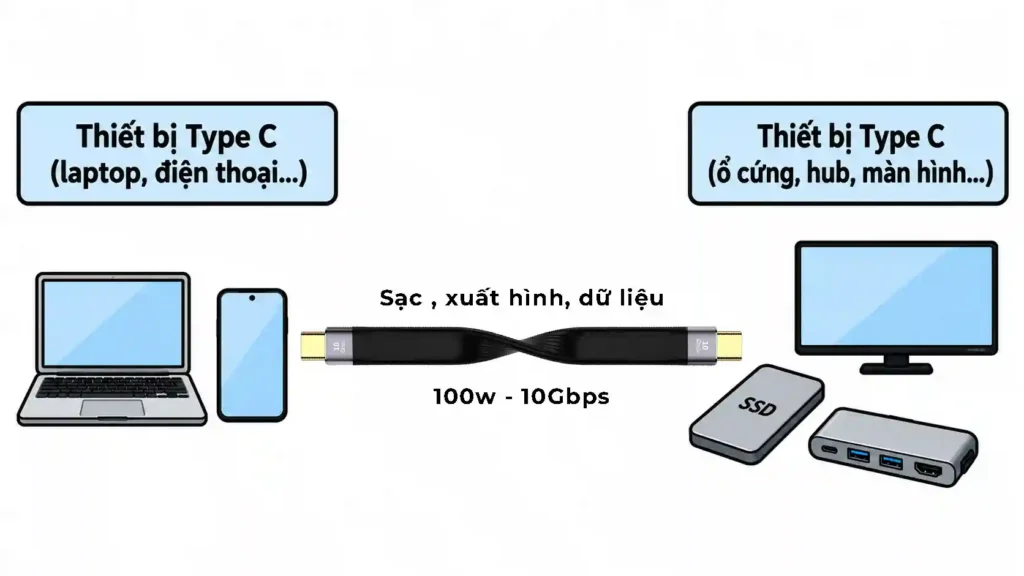

Hướng dẫn C110-F115: sơ đồ
Thiết bị Type C ──> C110-F115 ──> Thiết bị Type C
Sạc PD tối đa 100W
Bộ sạc PD ──> C110-F115 ──> Laptop / Tablet / Điện thoại
Bộ sạc và thiết bị nhận phải cùng hỗ trợ mức công suất tương ứng.
Truyền dữ liệu 10Gbps
Laptop ──> C110-F115 ──> SSD / Hub / thiết bị Type C
Nếu tốc độ thấp, kiểm tra chuẩn hai cổng và thiết bị lưu trữ.
Xuất hình 4K 60Hz
Laptop Type C có video ──> C110-F115 ──> Màn hình Type C
Cổng nguồn phải hỗ trợ xuất hình.
Âm thanh
Âm thanh có thể truyền cùng hình ảnh tới màn hình Type C hoặc thiết bị audio Type C tương thích.
Sử dụng cáp ngắn an toàn
Không kéo căng hai thiết bị để tận dụng hết chiều dài. Đặt SSD, pin dự phòng hoặc hub cùng mặt phẳng để giảm lực lên cổng.
Xử lý lỗi
- Không sạc 100W: kiểm tra PD.
- Không đạt 10Gbps: kiểm tra cổng và SSD.
- Không hình: kiểm tra Type C nguồn có video.
Lưu ý khi sử dụng C110-F115
Thông số tối đa chỉ đạt được khi toàn bộ chuỗi kết nối cùng hỗ trợ. Nếu có hub, dock, cáp nối dài hoặc đầu chuyển trung gian, hãy thử từng thiết bị trực tiếp trước rồi mới thêm C110-F115 vào hệ thống.
Khi tháo cáp hoặc đầu chuyển, hãy giữ phần vỏ đầu cắm thay vì kéo dây. Không để trọng lượng dây bẻ ngang cổng kết nối. Nếu tín hiệu chập chờn hoặc đầu cắm nóng bất thường, hãy ngừng sử dụng và kiểm tra lại nguồn, dây và cổng.
Cách kiểm tra nhanh khi gặp lỗi
- Kiểm tra thiết bị nguồn và thiết bị đích có hỗ trợ đúng chức năng cần dùng.
- Thử bằng cáp hoặc phụ kiện đã biết hoạt động tốt.
- Kết nối trực tiếp, bỏ các thiết bị trung gian.
- Thử trên thiết bị thứ hai để phân biệt lỗi tương thích và lỗi phần cứng.
