Hướng dẫn ARC7400 giúp người dùng kết nối và kiểm tra chuyển đổi âm thanh – HDMI ARC, Optical, Coaxial, RCA theo đúng thông số đang công bố trên HPS. Bài này ưu tiên thao tác thực tế, phân biệt rõ vai trò thiết bị nguồn và thiết bị đích, đồng thời tránh mặc định rằng hình dạng cổng kết nối đồng nghĩa với mọi chức năng đều được hỗ trợ. Các mức tốc độ, công suất, độ phân giải hoặc tính năng chỉ đạt được khi toàn bộ chuỗi kết nối tương thích.
Hướng dẫn ARC7400: xác định đúng chức năng trước khi kết nối
Thông tin được đối chiếu từ chính dữ liệu sản phẩm hiện có trên website. Các thông số chính cần chú ý gồm: Thông số: Chi tiết; Đầu vào: 1 x HDMI ARC, 1 x Optical/Toslink, 1 x Coaxial; Đầu ra: 1 x Optical, 1 x Coaxial, 1 x RCA L/R, 1 x 3.5mm; Định dạng âm thanh: PCM / LPCM 2.0.
- Thông số: Chi tiết
- Đầu vào: 1 x HDMI ARC, 1 x Optical/Toslink, 1 x Coaxial
- Đầu ra: 1 x Optical, 1 x Coaxial, 1 x RCA L/R, 1 x 3.5mm
- Định dạng âm thanh: PCM / LPCM 2.0
- Tần số lấy mẫu: 32 / 44.1 / 48 / 96 / 192kHz
- Độ phân giải DAC: 24bit
- Chọn nguồn: Công tắc ARC / Coaxial / SPDIF

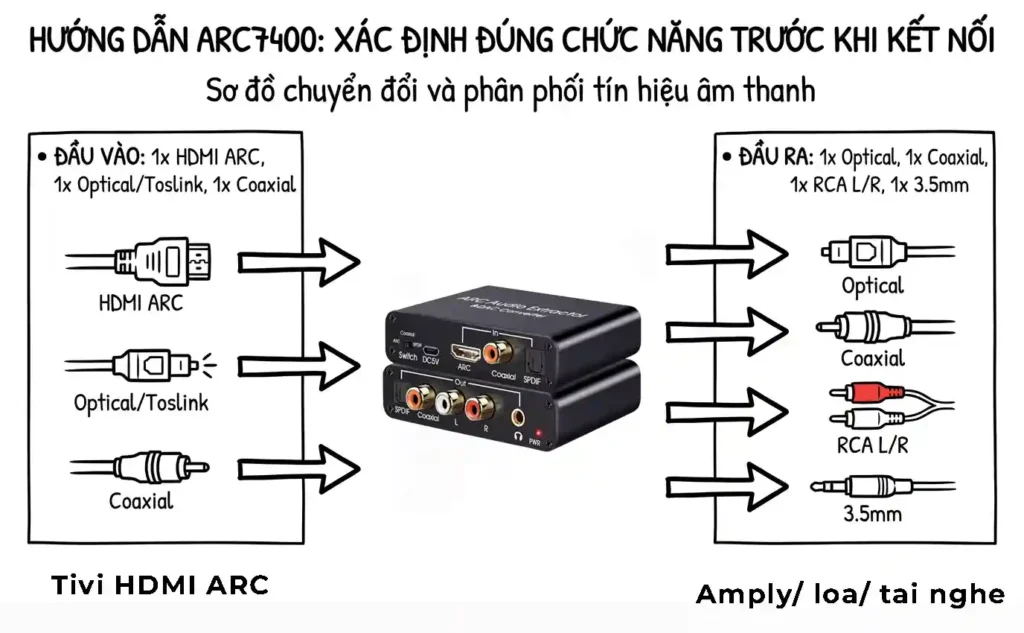

1 x HDMI ARC, 1 x Optical/Toslink, 1 x Coaxial ──> ARC7400 ──> 1 x Optical, 1 x Coaxial, 1 x RCA L/R, 1 x 3.5mm

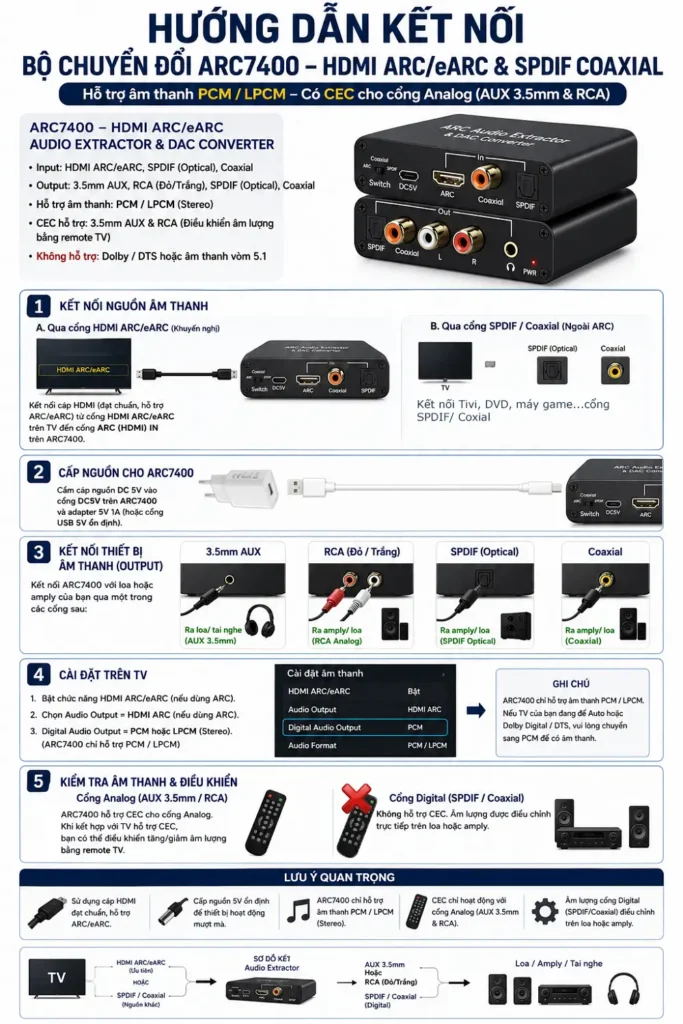

Cách kết nối từng bước
- Xác định nguồn âm thanh và cổng âm thanh đích. Với HDMI ARC/eARC, kiểm tra đúng cổng ARC/eARC trên TV.
- Kết nối cáp theo đúng chiều INPUT → thiết bị → OUTPUT.
- Nếu thiết bị cần nguồn phụ, cấp nguồn trước khi chọn đầu ra âm thanh.
- Trong hệ điều hành hoặc TV, chọn đúng thiết bị Output Audio và đúng định dạng mà thiết bị nhận hỗ trợ.
- Thử ở mức âm lượng thấp trước, sau đó tăng dần để tránh tiếng lớn đột ngột.
Điều kiện để đạt đúng thông số
Hướng dẫn ARC7400 không làm tăng khả năng của cổng nguồn hay thiết bị đích. Nếu trang sản phẩm công bố tốc độ, công suất hoặc độ phân giải tối đa, toàn bộ hệ thống gồm nguồn phát, cổng kết nối, cáp trung gian và thiết bị nhận đều phải hỗ trợ mức tương ứng. Khi một thành phần có giới hạn thấp hơn, kết nối sẽ hoạt động theo giới hạn thấp nhất.
Để kiểm tra, hãy bắt đầu với kết nối trực tiếp. Chỉ thêm hub, dock, dây nối dài hoặc đầu chuyển khác sau khi cấu hình cơ bản đã hoạt động ổn định.
Cách kiểm tra nhanh khi gặp lỗi
- Không nhận thiết bị: tháo và cắm lại chắc chắn, sau đó thử một cổng khác trên thiết bị nguồn.
- Tốc độ hoặc công suất thấp: kiểm tra thông số của nguồn, cáp và thiết bị đích; không chỉ nhìn thông số tối đa của ARC7400.
- Không có hình hoặc âm thanh: kiểm tra chức năng video/audio của cổng nguồn và chọn đúng Input/Output trong hệ điều hành hoặc màn hình.
- Kết nối chập chờn: bỏ các thiết bị trung gian, thử cáp ngắn hơn và tránh để trọng lượng dây bẻ ngang cổng.
- Vẫn lỗi: thử ARC7400 trên thiết bị thứ hai để phân biệt lỗi tương thích và lỗi phần cứng.
Khi nào nên dùng ARC7400?
Sản phẩm phù hợp khi đúng loại đầu nối và các chức năng trên trang sản phẩm khớp với nhu cầu thực tế. Không nên chọn chỉ dựa trên việc đầu cắm vừa về kích thước. Trước khi mua hoặc lắp đặt, hãy xác định rõ nhu cầu là sạc, dữ liệu, hình ảnh, âm thanh hay chuyển đổi giữa nhiều thiết bị.
Thông tin sản phẩm và hình ảnh tham chiếu: ARC7400 tại HPS. Tham khảo thông tin chuẩn kết nối tại HDMI.
Kết luận
Hướng dẫn ARC7400 nên được sử dụng theo đúng chiều kết nối và đúng chức năng đã xác minh. Cách kiểm tra hiệu quả nhất là bắt đầu từ cấu hình đơn giản, xác nhận từng chức năng rồi mới mở rộng hệ thống. Điều này giúp tránh nhầm lỗi sản phẩm với giới hạn của nguồn phát, cáp hoặc thiết bị nhận.
