Cáp Nối Dài Type C 20Gbps C224-N100FR Góc 90° PD 240W
HPS C224-N100FR là cáp nối dài Type C 20Gbps đực sang Type C cái dài 1m, sử dụng đầu đực góc 90°. Cáp hỗ trợ PD 240W 48V/5A, chip E-Marker và truyền hình ảnh tối đa 4K 60Hz khi toàn bộ hệ thống tương thích.

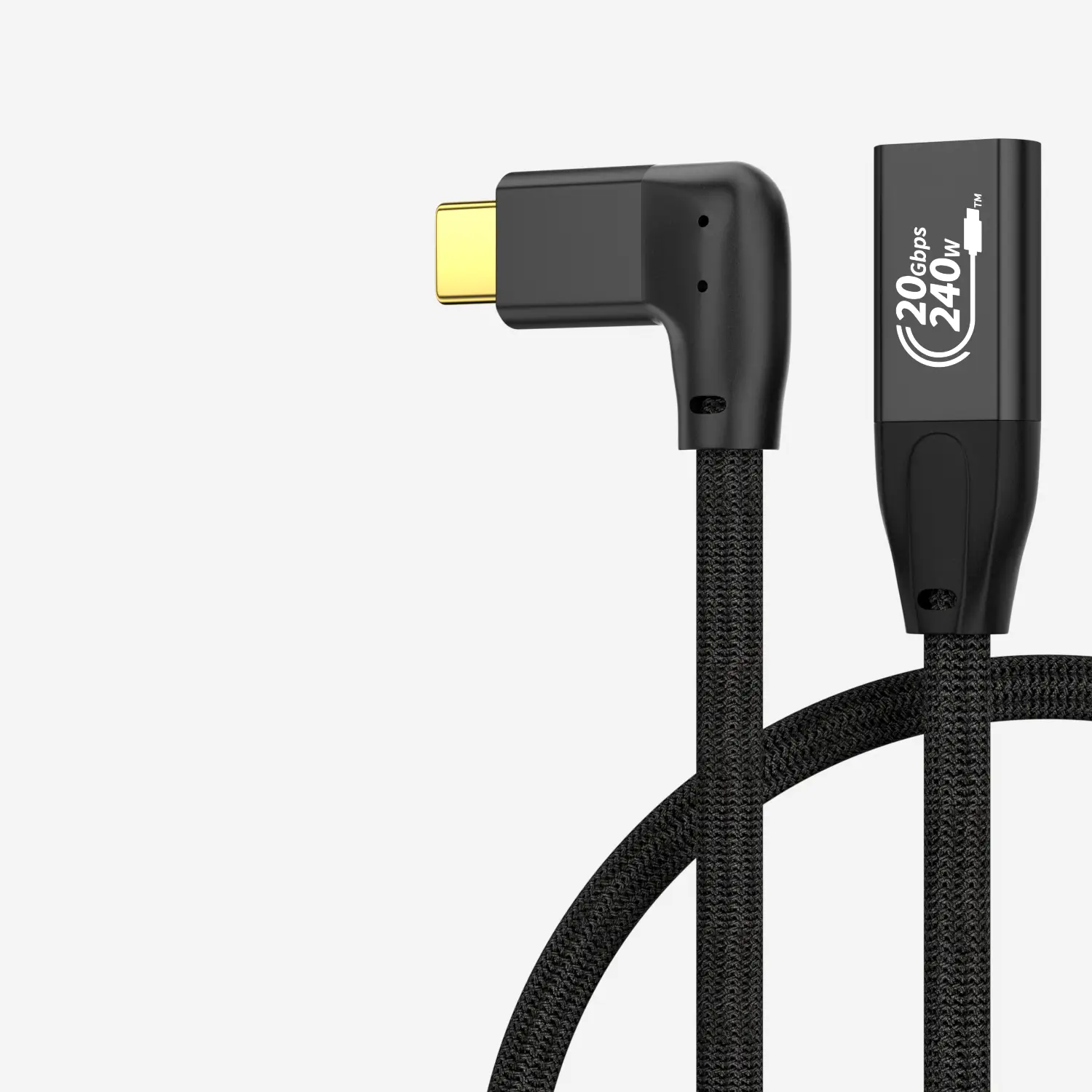

Cáp nối dài Type C 20Gbps C224-N100FR, đực sang Type C cái, chiều dài 1m.
Đầu Type C đực thiết kế góc 90°, giảm gập dây khi sử dụng trong không gian hẹp.
Hỗ trợ truyền dữ liệu tốc độ tối đa 20Gbps.
Hỗ trợ sạc Power Delivery tối đa 240W – 48V/5A khi toàn bộ hệ thống tương thích.
Tích hợp chip E-Marker hỗ trợ nhận diện công suất sạc.
Hỗ trợ truyền hình ảnh tối đa 4K 60Hz khi cổng nguồn và màn hình hỗ trợ xuất hình.
Vỏ đầu cáp hợp kim nhôm, dây bện nylon giúp tăng độ bền trong quá trình sử dụng.
Lõi dẫn đồng mạ thiếc và cấu trúc chống nhiễu hỗ trợ duy trì tín hiệu ổn định.
Mô tả sản phẩm
Cáp nối dài Type C 20Gbps C224-N100FR được thiết kế để mở rộng khoảng cách từ cổng Type C của thiết bị nguồn tới hub, dock, màn hình, ổ lưu trữ hoặc các thiết bị Type C khác. Sản phẩm sử dụng một đầu Type C đực và một đầu Type C cái, giúp nối dài kết nối mà không cần thay đổi toàn bộ dây hoặc thiết bị hiện có.
Điểm khác biệt của C224-N100FR là đầu Type C đực được thiết kế theo góc 90°. Cấu trúc này giúp dây đi sát cạnh thiết bị hơn, giảm phần cáp nhô ra và hạn chế lực bẻ trực tiếp lên đầu kết nối khi sử dụng laptop, máy tính bảng, điện thoại hoặc thiết bị đặt sát tường.
Cáp nối dài Type C 20Gbps hỗ trợ truyền dữ liệu tối đa 20Gbps, sạc Power Delivery tối đa 240W 48V/5A và truyền hình ảnh tối đa 4K 60Hz. Các mức hiệu năng này yêu cầu toàn bộ thiết bị trong chuỗi kết nối cùng hỗ trợ chuẩn tương ứng.
Với chiều dài 1m, C224-N100FR phù hợp cho bàn làm việc cần đưa hub hoặc dock tới vị trí thuận tiện hơn, kéo cổng Type C ra khỏi khu vực khó thao tác hoặc giảm lực kéo trực tiếp lên cổng Type C của thiết bị.
Thông số kỹ thuật
Thông số
Chi tiết
Mã sản phẩm
C224-N100FR
Loại sản phẩm
Cáp nối dài Type C
Đầu 1
Type C đực góc 90°
Đầu 2
Type C cái
Chiều dài
1m
Tốc độ dữ liệu tối đa
20Gbps
Công suất sạc tối đa
PD 240W
Điện áp / dòng tối đa
48V / 5A
Chip
E-Marker
Độ phân giải video tối đa
4K 60Hz
Lõi dẫn
Đồng mạ thiếc
Chống nhiễu
Cấu trúc dây bện
Vỏ đầu cáp
Hợp kim nhôm
Vỏ dây
PVC + dây bện nylon
Xuất xứ
Trung Quốc
Cáp nối dài Type C 20Gbps C224-N100FR dùng để làm gì?
C224-N100FR hoạt động như một đoạn mở rộng giữa cổng Type C của thiết bị và phụ kiện cần kết nối. Thay vì cắm hub, dock hoặc dây thiết bị trực tiếp vào cổng Type C trên máy, người dùng có thể cắm đầu Type C đực của C224-N100FR vào thiết bị rồi kết nối phụ kiện với cổng Type C cái ở đầu còn lại.
Cách sử dụng này đặc biệt hữu ích khi cổng Type C nằm ở phía sau thiết bị, sát cạnh bàn, sát tường hoặc tại vị trí khó thao tác. Cáp cũng giúp đưa hub hoặc dock tới vị trí thuận tiện hơn trên bàn làm việc.

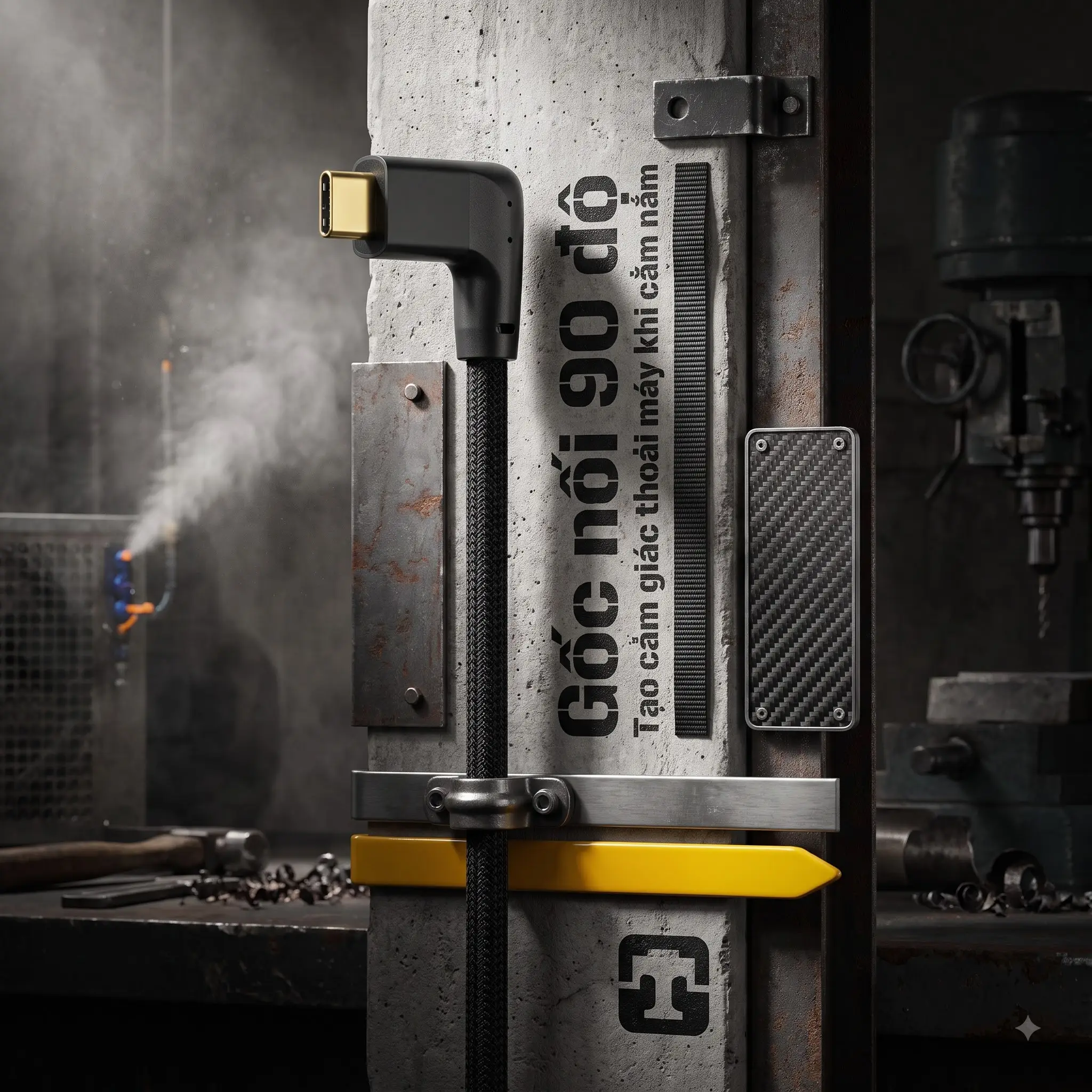

Đầu Type C góc 90° giảm gập dây
Đầu Type C đực trên C224-N100FR được thiết kế theo góc 90°, giúp hướng phần dây chạy song song với cạnh thiết bị thay vì nhô thẳng ra ngoài.
Thiết kế này phù hợp khi sử dụng laptop trong không gian hẹp, máy tính bảng đặt trên giá đỡ hoặc điện thoại được sử dụng theo chiều ngang. Việc giảm phần dây nhô ra cũng giúp hạn chế lực tác động trực tiếp lên đầu cắm khi dây vô tình bị kéo hoặc va chạm.
Tuy nhiên, thiết kế góc 90° không có nghĩa cáp hoàn toàn không chịu lực. Người dùng vẫn nên tránh kéo, xoắn hoặc bẻ mạnh tại vị trí tiếp giáp giữa đầu cáp và dây.
Truyền dữ liệu tối đa 20Gbps
Cáp nối dài Type C 20Gbps C224-N100FR hỗ trợ tốc độ truyền dữ liệu tối đa 20Gbps trong hệ thống tương thích. Đây là mức băng thông phù hợp với các thiết bị lưu trữ tốc độ cao, hub hoặc dock có hỗ trợ chuẩn dữ liệu tương ứng.
Để đạt tốc độ tối đa, cả cổng Type C của thiết bị nguồn, C224-N100FR, thiết bị nhận và dây kết nối bổ sung nếu có đều phải hỗ trợ cùng mức băng thông.
Nếu ổ SSD, hub hoặc cổng Type C của máy chỉ hỗ trợ tốc độ thấp hơn, hệ thống sẽ hoạt động theo thành phần có tốc độ thấp nhất.
Ứng dụng với SSD và thiết bị lưu trữ
Cáp nối dài Type C 20Gbps có thể được sử dụng để nối dài kết nối từ máy tính tới SSD Type C hoặc các thiết bị lưu trữ ngoài tương thích.
Trong trường hợp này, tốc độ sao chép thực tế không chỉ phụ thuộc vào thông số 20Gbps của cáp mà còn phụ thuộc vào bộ điều khiển của ổ lưu trữ, loại bộ nhớ, giao tiếp của hộp SSD và hiệu năng của thiết bị nguồn.
Để kiểm tra hệ thống, nên thử kết nối thiết bị trực tiếp trước rồi mới thêm cáp nối dài. Cách này giúp xác định chính xác thành phần gây giới hạn nếu tốc độ thực tế thấp hơn mong đợi.
Hỗ trợ sạc PD tối đa 240W
Cáp nối dài Type C 20Gbps C224-N100FR hỗ trợ Power Delivery với công suất tối đa 240W, tương ứng 48V/5A trong hệ thống phù hợp.
Để đạt được mức công suất này, bộ sạc, cáp nguồn, C224-N100FR và thiết bị nhận đều phải hỗ trợ cấu hình điện áp và dòng tương ứng.
Nếu bộ sạc chỉ hỗ trợ 65W hoặc thiết bị chỉ nhận tối đa 100W, công suất thực tế sẽ được giới hạn theo khả năng của hệ thống. Cáp không có chức năng nâng công suất của bộ sạc.
Chip E-Marker hỗ trợ nhận diện công suất
C224-N100FR được trang bị chip E-Marker để hỗ trợ quá trình nhận diện thông số cáp trong hệ thống Power Delivery.
Đối với các mức công suất cao, việc nhận diện đúng khả năng của cáp là một phần quan trọng trong quá trình thương lượng nguồn giữa bộ sạc và thiết bị nhận.
E-Marker không tự làm tăng công suất sạc. Mức công suất thực tế vẫn do bộ sạc, thiết bị nhận, giao thức sạc và các thành phần còn lại trong hệ thống quyết định.
Tham khảo thêm tài liệu chính thức của USB-IF về USB Power Delivery để hiểu yêu cầu của hệ thống PD công suất cao.
Hỗ trợ xuất hình tối đa 4K 60Hz
C224-N100FR hỗ trợ truyền tín hiệu hình ảnh tối đa 4K 60Hz trong hệ thống tương thích.
Cáp nối dài Type C 20Gbps C224-N100FR hỗ trợ truyền tín hiệu hình ảnh tối đa 4K 60Hz khi sử dụng với cổng Type C có chức năng xuất video.
Để xuất hình, cổng Type C của thiết bị nguồn phải hỗ trợ chế độ video tương ứng, chẳng hạn DisplayPort Alt Mode. Màn hình, hub hoặc dock ở đầu nhận cũng phải hỗ trợ tín hiệu hình ảnh.
Việc một thiết bị có cổng Type C không đồng nghĩa cổng đó chắc chắn hỗ trợ xuất hình. Một số cổng Type C chỉ hỗ trợ sạc hoặc truyền dữ liệu.
Điều kiện để đạt 4K 60Hz
Thiết bị nguồn phải hỗ trợ xuất hình qua Type C.
Cổng Type C phải hỗ trợ chế độ video phù hợp.
Màn hình hoặc dock phải hỗ trợ 4K 60Hz.
Cáp hoặc phụ kiện nối tiếp phải đáp ứng băng thông cần thiết.
Thiết lập độ phân giải và tần số quét trên thiết bị nguồn phải phù hợp.
C224-N100FR không tự tạo tín hiệu video và không tự xử lý DSC. Nếu một cấu hình cần DSC, chức năng này phải được hỗ trợ bởi thiết bị nguồn và thiết bị hiển thị.
Nối dài kết nối hub và docking station
Cáp dài 1m giúp đưa hub hoặc dock Type C tới vị trí thuận tiện hơn.
Một ứng dụng phổ biến của cáp nối dài Type C 20Gbps C224-N100FR là nối dài dây kết nối của hub hoặc docking station Type C.
Nhiều hub được thiết kế với dây liền khá ngắn, khiến việc bố trí trên bàn làm việc không thuận tiện. Cáp nối dài 1m giúp người dùng đưa hub tới vị trí dễ thao tác hơn mà không cần di chuyển máy tính.
Khi sử dụng với hub hoặc dock đa chức năng, hiệu năng của từng chức năng như dữ liệu, sạc hoặc xuất hình phụ thuộc vào toàn bộ hệ thống. Việc nối dài đường truyền có thể làm tăng yêu cầu đối với chất lượng cáp và thiết bị.
Nếu cần cáp Type C hai đầu thay vì dạng nối dài đực-cái, có thể tham khảo cáp Type C 20Gbps C40210-N của HPS.
Cách sử dụng C224-N100FR
Kết nối đầu Type C đực góc 90° vào cổng Type C trên thiết bị nguồn.

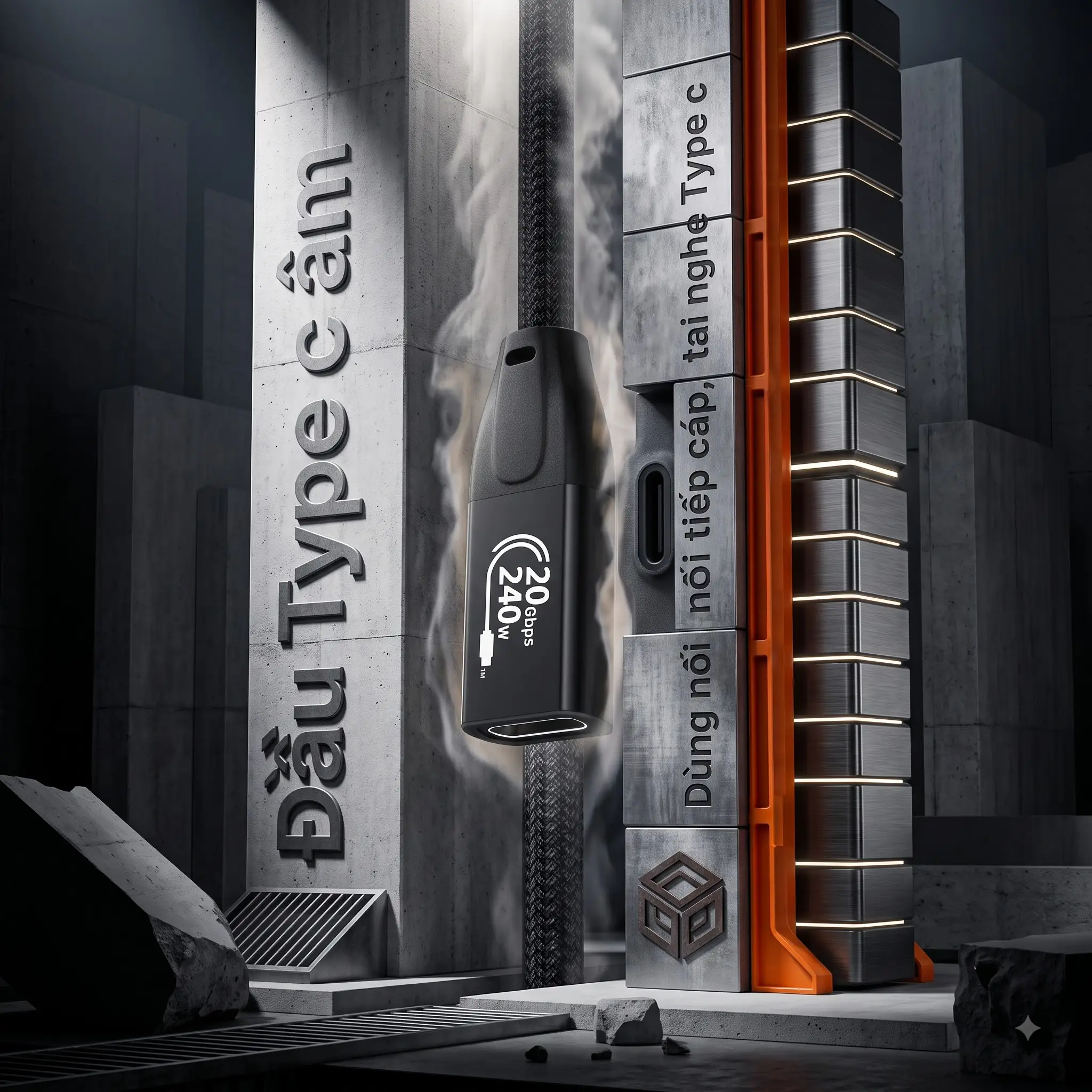

Kết nối thiết bị hoặc cáp cần nối dài vào cổng Type C cái của C224-N100FR.
Nếu sử dụng để truyền dữ liệu, kiểm tra thiết bị đã được hệ điều hành nhận diện.
Nếu sử dụng để sạc, kiểm tra bộ sạc và thiết bị có hỗ trợ mức công suất cần dùng.
Nếu sử dụng để xuất hình, chọn độ phân giải và tần số quét phù hợp trong cài đặt màn hình.
Thiết bị có thể sử dụng
C224-N100FR sử dụng với laptop, điện thoại, máy tính bảng, hub, dock và thiết bị Type C tương thích.
Laptop có cổng Type C.
Máy tính bảng.
Điện thoại.
Hub Type C.
Docking station.
SSD và hộp ổ cứng Type C.
Màn hình Type C.
Các thiết bị Type C tương thích khác.
Khả năng sử dụng từng chức năng phụ thuộc vào thông số cổng Type C trên từng thiết bị. Ví dụ, cổng chỉ hỗ trợ USB dữ liệu sẽ không tự có khả năng xuất hình chỉ vì sử dụng C224-N100FR.
Vỏ hợp kim nhôm và dây bện nylon
Vỏ đầu cáp hợp kim nhôm, dây PVC kết hợp bện nylon và lõi đồng mạ thiếc theo thông số sản phẩm.
Phần đầu cáp sử dụng vỏ hợp kim nhôm giúp tăng độ cứng cho khu vực đầu nối. Phần dây bên ngoài sử dụng PVC kết hợp lớp bện nylon để tăng khả năng chịu ma sát trong quá trình sử dụng.
Lõi dẫn sử dụng đồng mạ thiếc kết hợp cấu trúc chống nhiễu nhằm hỗ trợ duy trì tín hiệu ổn định khi truyền dữ liệu, nguồn điện và hình ảnh.
Để duy trì độ bền, nên tránh cuộn cáp quá chặt hoặc kéo dây trực tiếp từ phần đầu kết nối.
Lưu ý khi sử dụng
Tốc độ 20Gbps yêu cầu toàn bộ hệ thống hỗ trợ chuẩn tương ứng.
PD 240W yêu cầu bộ sạc, thiết bị nhận và các thành phần kết nối hỗ trợ 48V/5A.
Không phải mọi cổng Type C đều hỗ trợ xuất hình.
Khả năng 4K 60Hz phụ thuộc thiết bị nguồn, màn hình và các thành phần nối tiếp.
Cáp không tự tạo hoặc xử lý DSC.
Khi nối thêm cáp hoặc hub, hệ thống sẽ hoạt động theo thành phần có thông số thấp nhất.
Nếu thiết bị hoạt động không ổn định, nên thử kết nối trực tiếp để loại trừ lỗi do cáp hoặc thiết bị trung gian.
Không bẻ hoặc kéo mạnh phần đầu Type C góc 90°.
